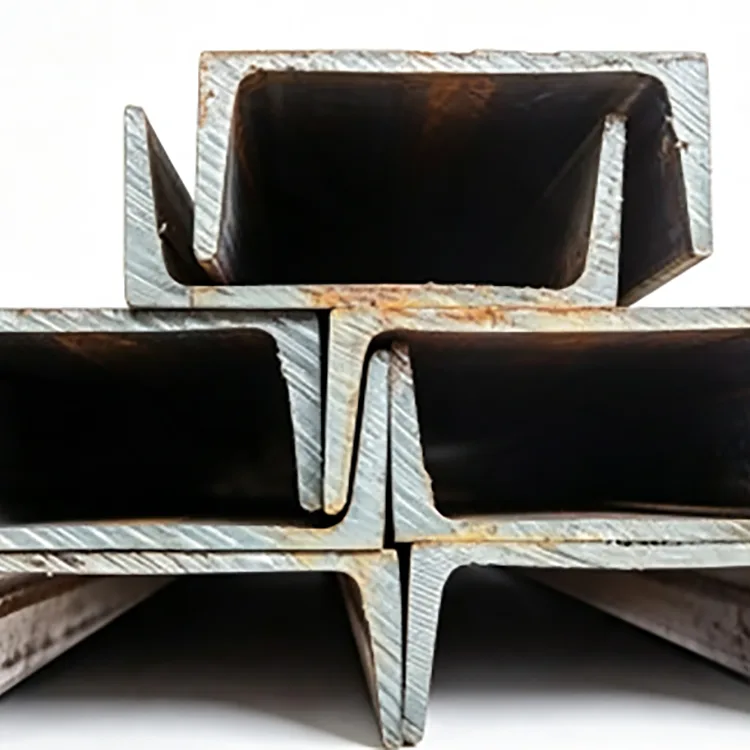

Топло валани челичен канал е отворен конструктивен челичен дел со мрежа и две прирабници кои формираат U профил. Се произведува со топло валање челични заготовки наместо свиткување рамна лента или заварување на посебни плочи.
Валаниот дел во форма на буквата У обезбедува мрежа за структурна длабочина и прирабници за поврзување на плочи, држачи и други компоненти. Најчесто се користи за структурни потпори, основи за опрема, рамки, загради и фабрикувани челични работи.
Rongheng ги снабдува Q235B и Q355B челичен канал со топло валани во редовни делови од 5# до 40#, со стандардни должини од 6 m, 9 m и 12 m. Прилагодено сечење и договорена изработка се достапни за проектни нарачки.
| Големина | Висина (мм) | Ширина на ногата (мм) | Дебелина на веб (мм) | Тежина (kg/m) | Одделение | Должина (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
Редовниот опсег на снабдување опфаќа 5#–40#. Други делови може да се дискутираат за барања специфични за проектот.
Q235Bнајчесто се користи за општа конструктивна изработка, потпори за опрема, заштитни огради, рамки и други конвенционални челични работи.
Q355Bобезбедува поголема специфицирана јачина на отстапување и може да се избере онаму каде што структурниот дизајн бара поголема цврстина на материјалот, вклучувајќи потешки потпори и захтевна опрема или инфраструктурни апликации.
Оценката за челик треба да се избере заедно со големината на каналот и структурното оптоварување. Оценката со поголема јачина не го прави преголемиот дел структурно соодветен.
Каналот се формира директно преку топло валање:
Челична палка → греење → грубо валање → средно тркалање → завршно тркалање → димензионирање → исправување → сечење → инспекција → врзување
Паркот поминува низ низа ролни кои прогресивно ја воспоставуваат мрежата, ширината на прирабницата и целокупните димензии на пресекот. По тркалањето, каналот се проверува за димензии, исправност и состојба на површината.
Делот треба да биде избран од реалните структурни барања наместо само од големината или тежината.
За набавка, се претпочита точниот број на делот прикажан на структурниот цртеж или распоредот на челик од општ опис како „челик со тежок канал“.
Топло валани канал и ладно оформен канал се произведуваат со различни процеси и не треба да се избираат само според номиналната висина.
| Ставка | Топло валани канал | Ладно формиран канал |
|---|---|---|
| Производство | Валани од загреани челични заготовки | Формирана со свиткување челична лента |
| Типична употреба | Структурна и потешка изработка | Лесно врамување и потенки делови |
| Секција | Валан дел во форма на буквата У | Ладно свиткан профил |
Геометријата на пресекот, дебелината и пресметаниот структурен капацитет треба да се проверат пред да се замени еден тип со другиот.
Топло валаниот челичен канал и I Beam се структурни делови, но тие служат за различни барања за делот.
I зракот вообичаено се избира за апликации со зрак каде што е потребен негов дел во форма на I. Каналот е често погоден за потпори, основи за опрема, загради и фабрикувани рамки бидејќи компонентите можат да се поврзат со неговата мрежа и прирабници.
Наведениот структурен дел треба да го следи цртежот на проектот наместо да се менува само затоа што друг дел е полесно достапен.
Се користи во градежништво, индустриско производство, поддршка на машини и инфраструктурни проекти.
Може да се испорача како стандардни прави должини или да се обработува според цртежите на проектот.
За повторливо изработка, претходно исечените и обработените делови може да ја намалат подготовката на местото на инсталација.
Стандардниот производ се испорачува во црна топловалана состојба со мелничка вага и без облога за заштита од корозија. Во зависност од примената, фабрикуваниот челик последователно може да се бојадиса, обложен со прав или топло поцинкуван.
Кога е потребно галванизирање со топло поцинкување, главното сечење и дупчење треба да се завршат пред да се поцинкува, така што готовата компонента ќе ја добие наведената површинска обработка.
Инспекцијата на квалитетот ги опфаќа челикот, димензиите на делот, исправноста, состојбата на површината и следливоста.
Темната мелница е нормална карактеристика на топловалениот челик и треба да се разликува од активна црвено-кафеава корозија или неприфатливи површински дефекти.
Сертификатите за материјалот и договорената евиденција за инспекција може да се достават со нарачки за проекти. Исто така, може да се организира инспекција од трета страна кога тоа го бара договорот.
Црната топловалана површина не е систем за заштита од корозија.
За суви апликации во затворен простор, необработениот канал може да се користи онаму каде што тоа го дозволува спецификацијата на проектот. Надворешните и влажни средини бараат соодветен систем за заштитна обвивка.
Поцинкување со топло натопување може да се користи кога е потребна долготрајна заштита од корозија. Конечниот третман треба да се избере според работната средина и редоследот на изработка.
За изградба на индустриски фабрики, 10#, 12# и 16# Q235B челичен канал со топло валање се испорачани за конструктивни потпори, елементи поврзани со покривот и зајакнување на ѕидовите. Доставениот проект запис бара конзистентни димензии и правилен материјал за изработка.
За производство на машини, 20# и 25# канални делови може да се користат за основи на опрема, носачи на транспортери и фабрикувани рамки каде што структурниот дизајн бара поголем дел.
Синџирот на снабдување на Rongheng е со седиште во Tianjin Daqiuzhuang, обезбедувајќи пристап до снабдување, преработка и регионална логистика на структурен челик.
Топло валаниот челичен канал Q235B и Q355B се достапни во редовни делови од 5#–40#, со стандардни должини од 6 m, 9 m и 12 m. Прилагодено сечење и договорена изработка може да се координираат за нарачки на проекти.
За извозни пратки, каналниот челик може да се спакува и да се подготви за товарење контејнери и транспорт на долги растојанија. Сертификатите за материјали и евиденцијата за инспекција може да се достават според договорот за купопродажба.
За челичните делови покриени со кинескиот национален стандард, GB/T 706-2016 останува актуелен од септември 2026 година. GB/T 706-2026 е издаден и ќе стапи на сила на 1 декември 2026 година, заменувајќи го изданието од 2016 година.
За нарачки направени пред новиот стандард да стапи на сила, важечкото издание треба да биде потврдено во договорот за купување и проектните документи.
Се користи за структурни потпори, основи за опрема, фабрички рамки, компоненти за складиште, машински конструкции, комунални челичарници и фабрикувани челични склопови.
Топло валани канал се произведува од загреани заготовки преку тркалање, додека ладно оформениот канал се произведува со виткање челична лента. Тие имаат различни карактеристики на делот и не треба да се заменуваат без проверка на структурните барања.
Бр. Q355B има поголема специфицирана јачина, но потребната оценка зависи од структурниот дизајн. Материјал со поголема цврстина автоматски не прави соодветен канал со помала големина.
Редовниот опсег на снабдување опфаќа 5#–40#. Наведените заеднички делови вклучуваат 5#, 8#, 10#, 12#, 14#, 16#, 20# и 25#.
Стандардните должини се 6 m, 9 m и 12 m. Прилагодено сечење може да се организира за потребите на проектот.
Да. Сечење со фиксна должина, дупчење, дупчење, закосување, мелење и друга договорена изработка може да се подредат според цртежите.
Да. Каналскиот челик може прво да се фабрикува, а потоа да се поцинкува на топло кога е потребна заштита од корозија за надворешна или влажна услуга.
Не. Темната мелница е нормален резултат на топло валање. Треба да се разликува од црвено-кафеава корозија, пукнатини, ламинации и други неприфатливи површински дефекти.
Делот треба да се избере според распонот, оптоварувањето, условите за поддршка, насоката на оптоварување и дозволеното отклонување. Структурниот цртеж или распоредот за челик е најсигурната основа за набавка.
Да. Може да се користи за соодветни рамки за соларна поддршка, основи за опрема и помошни структури каде делот на каналот одговара на проектниот проект.
Овие поголеми делови може да се користат за тешка изработка, но конечниот избор зависи од тежината на опремата, точките за поддршка, вибрациите и структурните барања.
За нарачки за извоз може да се разговара за меѓународни оценки. Хемискиот состав, механичките својства и барањата за сертификација треба да се потврдат пред производството.
Сертификатите за материјали, записите за инспекција и други договорени документи за квалитет може да се достават според нарачката. Кога е потребно, може да се организира и инспекција од трета страна.
