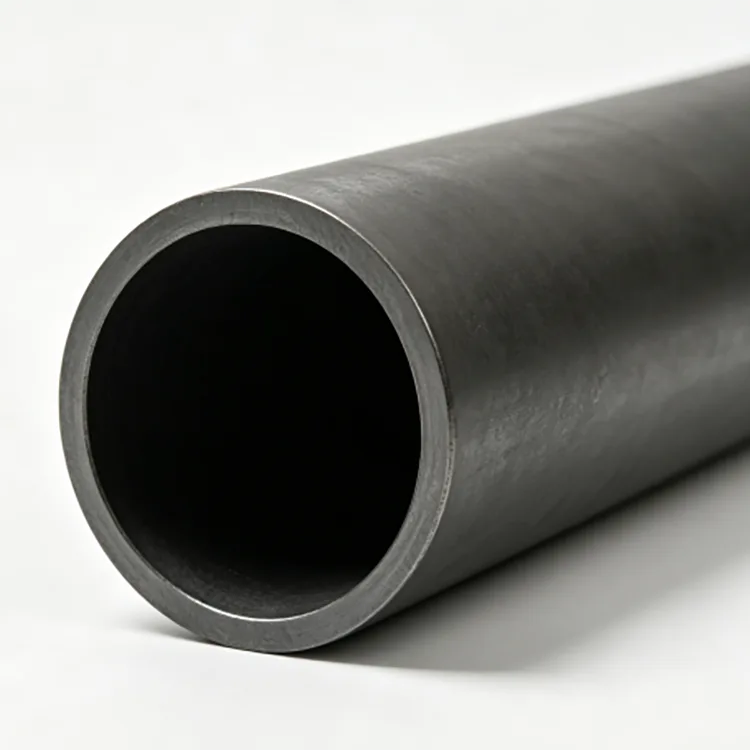

Бесшевни цевки од јаглероден челик за цевководни системи

Бесшевни цевки од јаглероден челик за цевководни системи се произведуваат од цврста челична палка наместо од челична лента со надолжен заварен спој. Паркот се загрева, се пробива за да се формира шуплива обвивка и последователно се тркала или ладно се влече за да се постигне потребниот дијаметар и дебелина на ѕидот.

За цевководните системи, главната причина да се користи беспрекорна цевка не е едноставно тоа што има „поголема јачина“. Неговата конструкција го отстранува надолжниот шев за заварување кој се наоѓа во заварената цевка, што може да биде важен фактор за одредени апликации под висок притисок, висока температура или критична услуга.

Готовата цевка може да се испорача во црна состојба, кисела и пасивирана, полирана, обложена со превентивно масло од 'рѓа или третирана со друга договорена заштита на површината. Конечната спецификација треба да се заснова на медиумот, температурата, притисокот, начинот на поврзување и применливиот стандард на цевководот.

Опсег на дизајн

Материјал

Јаглеродниот челик 20# најчесто се користи за општ транспорт на течности и конвенционални механички апликации.

Q235B е погоден за општи структурни и придружни апликации каде што дизајнот бара оваа оценка.

Q345B може да се земе предвид за апликации кои бараат поголема јачина, што е предмет на применливата спецификација на цевката.

A106 Gr.B е вообичаен избор за беспрекорни јаглеродни челични цевки што се користат за сервисирање на високи температури. ASTM A106/A106M-26 покрива бесшевни цевки од јаглероден челик за сервисирање на високи температури и вклучува барања за механичко тестирање, хидростатско тестирање и недеструктивно електрично тестирање.

A53 Gr.B припаѓа на поширока спецификација на цевки која опфаќа и бесшевни и заварени црни и топло поцинкувани цевки, така што купувачот треба јасно да наведе дека бараниот производ е беспрекорен. ASTM A53/A53M-24 опфаќа NPS 1/8 до NPS 26 и вклучува хидростатички и други барања за инспекција.

Прво изберете го стандардниот

Различни стандарди се наменети за различни услуги.

За општ транспорт на течности во Кина, GB/T 8163-2018 е актуелниот стандард за челични цевки без шевови за течна услуга.

За сервисирање со висока температура, ASTM A106/A106M е специјално наменет за беспрекорни јаглеродни челични цевки за сервисирање на висока температура.

За пукање на нафта и сродни петрохемиски печки, апликации за разменувачи на топлина и цевки за притисок, GB 9948-2013 покрива челични цевки без шевови за пукање на нафта.

Ова е причината зошто во истрагата за цевководот треба да се наведе медиумот за работа и работната температура, а не само надворешниот дијаметар и дебелината на ѕидот.

Притисок и температура

Испорачаната палета на производи опфаќа 0,6–32 MPa и -20°C до 450°C, но тие не треба да се третираат како една универзална оцена за секоја цевка.

Дозволениот притисок зависи од надворешниот дијаметар, дебелината на ѕидот, степенот на челик, температурата на дизајнот, дозволената корозија, конфигурацијата на споеви и владејачкиот код за дизајн.

Температурата, исто така, влијае на перформансите на материјалот. Цевката погодна за сервисирање на вода со нормална температура не може автоматски да се користи за пареа со висока температура едноставно затоа што дебелината на ѕидот е иста.

За системи со висока температура, стандардот на материјалот и кодот за дизајн треба да се потврдат пред купувањето.

Зошто Бесшевни цевки?

Отсуството на надолжен завар е корисно во апликации каде што ѕидот на цевката мора да обезбеди континуирано тело околу обемот.

За многу обични системи со низок притисок, заварената цевка може да биде поекономична.

Бесшевната цевка станува порелевантна кога проектот бара беспрекорна спецификација поради притисокот, температурата, критичноста на услугата или применливиот код.

Оваа разлика е важна за набавките. „Безшевните“ треба да бидат услов во спецификацијата за купување кога тоа го бара инженерскиот дизајн, наместо претпоставка заснована на изгледот на цевката.

Тек на цевковод

За транспорт на течност, падот на притисокот е под влијание на внатрешниот дијаметар, должината на цевката, брзината на проток, вискозноста на течноста, фитинзите и состојбата на внатрешната површина.

Поголемиот внатрешен дијаметар може да ја намали брзината на протокот и загубата на триење, додека помалиот дијаметар може да ја зголеми побарувачката за пумпање.

Поради оваа причина, големината на цевката треба да се заснова на потребниот проток и дозволениот пад на притисокот. Дебелината на ѕидот потоа треба да се провери посебно за притисок и механички барања.

Дебелина на ѕидот

Обезбедува отпорност на притисок, дозволува корозија каде што е потребно, придонесува за механичка цврстина и влијае на надворешната носивост на цевководот.

Испорачаниот опсег е 1–50 mm, со SCH серии на притисок достапни за соодветни нарачки на проекти.

Подебелиот ѕид не е автоматски подобар. Ја зголемува тежината на материјалот, трошоците, а понекогаш и барањата за заварување или виткање. Точната дебелина треба да потекнува од дизајнерскиот притисок, температурата, степенот на материјалот и дозволената корозија.

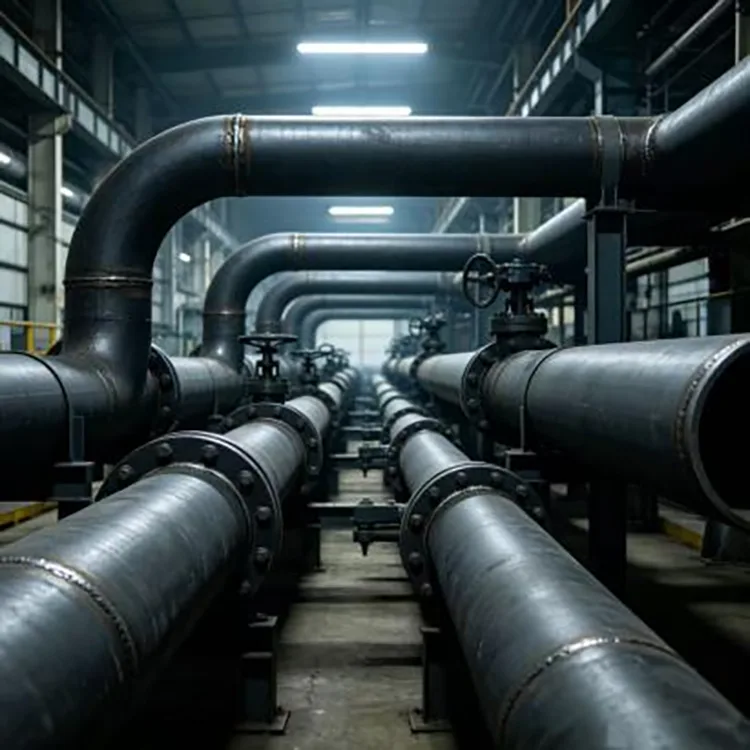

Апликации за цевководи

Бесшевната цевка од јаглероден челик за цевководни системи се користи во неколку индустриски системи.

Во електраните, може да се користи за избрани системи за пареа, вода и помошни цевководи каде што се соодветни рејтингот на материјалот и температурата.

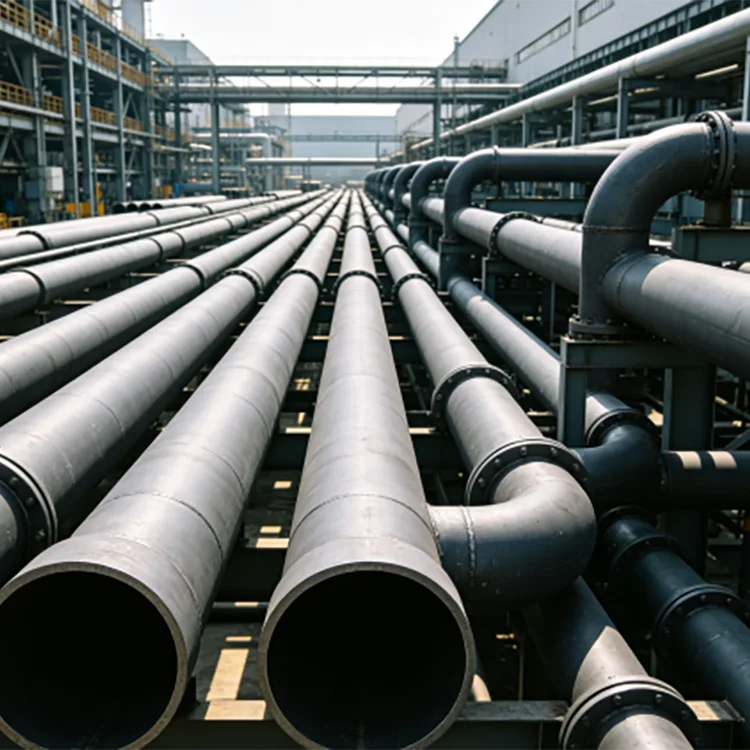

Во хемиските погони се користи за процесни цевководи, системи за пренос на топлина и приклучоци на опрема со соодветен избор на материјал.

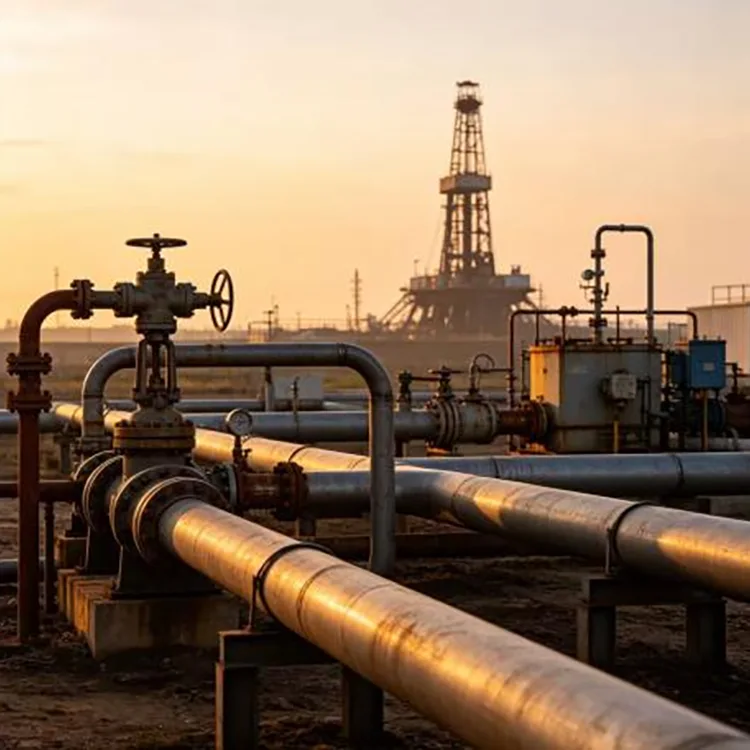

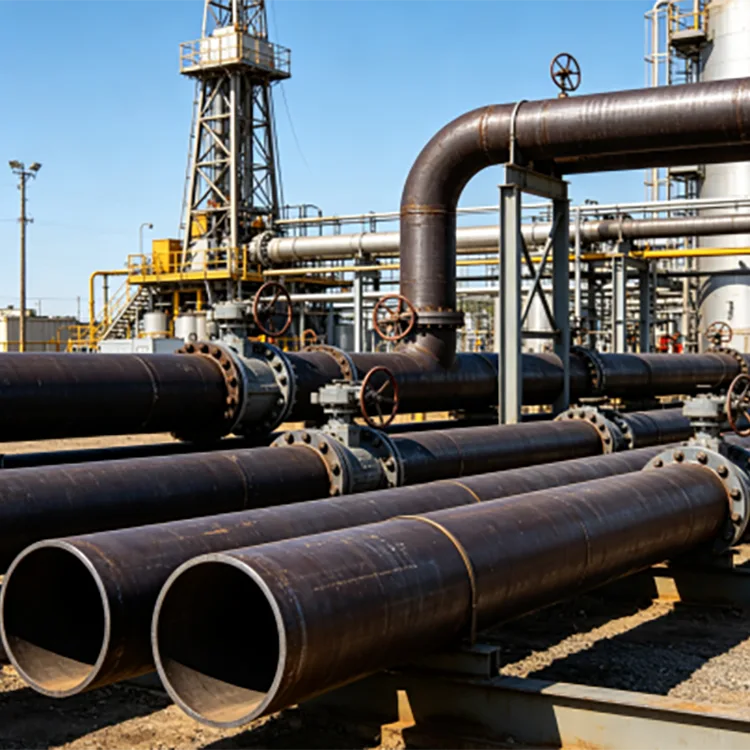

Во постројките за нафта и гас, безшевните цевки може да се користат во избрани линии под притисок и процес каде што тоа го дозволуваат наведениот степен и стандард.

Во механичката опрема, може да послужи како хидраулични цевководи, цевководи за опрема и приклучоци под притисок.

Во индустриските комунални претпријатија, се користи за компримиран воздух, вода и други процесни медиуми според важечките барања за сервисирање.

Услуга за висока температура

За цевководи со висока температура, цевката треба да биде избрана од барањето за температура наназад.

Ако линијата носи пареа со висока температура или друг топол медиум за процесирање, купувачот треба да ја потврди класата на материјалот, температурата на дизајнот, притисокот, распоредот на изолацијата и дозволеното проширување.

ASTM A106/A106M-26 специфично ги покрива беспрекорните цевки од јаглероден челик за сервисирање на високи температури и бара цевката да биде погодна за операции како што се свиткување, фланшање и заварување кога е соодветно наведено.

Цевката со течност за општа намена не треба да се замени за висока температура само затоа што номиналната големина е идентична.

Закопани цевководи

Бесшевните челични цевки може да се користат во закопани цевководни системи, но црната челична површина не обезбедува долготрајна подземна заштита од корозија.

За закопана услуга, надворешната заштита може да вклучува соодветни антикорозивни премази, системи за завиткување или мерки за катодна заштита според проектниот проект.

Самата почва може да биде значаен извор на корозија. Содржината на влага, pH вредноста, солите, дренажата и условите за скитници влијаат на потребната заштита.

Ако цевководот внатрешно носи корозивен медиум, треба да се разгледа и внатрешната компатибилност на материјалот.

Опции за површината

Цевката може да се испорачува во неколку површински услови.

Црно: нормална нетретирана состојба за многу апликации за производство и индустриски цевки.

Кисела и пасивирана: корисно кога е потребна почиста површина.

Полиран: избран за апликации каде завршната површина има специфична улога.

Масло за заштита од 'рѓа: корисно за заштита од складирање и транспорт.

Топло поцинкувано: достапно за соодветни примени каде што е потребна надворешна заштита од атмосферска корозија.

Конечниот површински третман треба да се избере според медиумот и опкружувањето на услугата наместо да се применува како општа надградба.

Краеви и изработка

За поставување на цевководи, краевите на цевките може да се подготват според методот на поврзување.

Обичните краеви се погодни за одредени заварени врски.

Закосените краеви може да се подготват за заварување со задник.

Краевите со навој може да се наредат за соодветни апликации со помал дијаметар.

Сечењето со фиксна должина исто така може да го намали производството на терен кога цртежот на цевководот е веќе финализиран.

Онаму каде што цевката ќе се завари во систем под притисок, крајната подготовка треба да ја следи процедурата за заварување на проектот и дизајнот на спојницата.

Инспекција

За цевковод под притисок, само инспекција на изгледот не е доволна.

Планот за инспекција може да вклучува верификација на материјалот, мерење на димензии, визуелна инспекција, хидростатско тестирање и соодветно недеструктивно испитување според избраниот стандард.

ASTM A106/A106M-26 вклучува барања за истегнување, свиткување, израмнување, хидростатско и недеструктивно електрично тестирање во рамките на неговиот опсег.

ASTM A53/A53M-24, исто така, вклучува одредби за затегнување, свиткување, израмнување, хидростатско и недеструктивно електрично тестирање за цевки опфатени со таа спецификација.

За нарачка на проектот, купувачот треба да ги дефинира потребните тестови пред производството наместо да се обидува да ги додаде по пратката.

Контрола на квалитет

Материјалот се проверува од влезниот челик преку завршена инспекција на цевките.

Хемискиот состав и идентитетот на материјалот се проверуваат во однос на наведената оценка. Дијаметарот, дебелината на ѕидот, должината и исправноста се проверуваат при проверка на готовиот производ.

За критичните нарачки, дополнителната проверка може да вклучи хидростатско тестирање и недеструктивно испитување според избраниот стандард.

Сертификатите за материјали треба да одговараат на вистинската производна серија. Ако проектот бара независна верификација, може да се организира инспекција од трета страна пред пратката.

Избор на цевки по апликација

Ова се насоки за набавки наместо замена за дизајнот на гасоводот.

Производна рута

Патот за производство на цевки без шевови започнува со цврста палка.

Челична палка → загревање → вртливо пирсинг → топло валање / димензионирање → термичка обработка каде што е потребно → исправување → сечење → проверка → доработка → пакување

За некои големини и спецификации, ладно цртање или ладно валање може да се користат по фазата на топла работа за да се постигнат построги димензии и барања за површина.

Вистинскиот производствен пат зависи од големината на цевката, степенот и нарачаниот стандард.

Зошто да не изберете нас?

Мрежата за снабдување со челик Tianjin Daqiuzhuang поддржува набавка, проверка, сечење, обработка на цевки и логистика за нарачки на проекти.

Достапниот опсег опфаќа 21–630 mm надворешен дијаметар и 1–50 mm дебелина на ѕидот, со стандардни должини од 6 m и 12 m и прилагодени должини за потребите на проектот.

Материјалите може да се распоредат околу предвидената услуга, вклучувајќи ги 20#, Q235B, Q345B, A106 Gr.B и A53 Gr.B каде што избраниот стандард дозволува оценка.

За проекти за цевководи, нарачката може да вклучува сечење, отсекување, подготовка на површината и друга договорена обработка пред испораката.

Сертификатите за материјали и записите за инспекција може да се достават според барањата за купување, со инспекција од трета страна достапна за проекти за кои е потребна независна верификација.

За нарачки за извоз, поврзувањето на цевки, заштитата од влага, вчитувањето на контејнери и документацијата може да се координираат преку логистичката мрежа Тијанџин.

Информации за набавка

Корисното истражување треба да го вклучи медиумот на цевководот, дизајнерскиот притисок, проектната температура, стандардот на цевката, одделението за челик, надворешниот дијаметар, дебелината на ѕидот, должината и количината.

На пример:

GB/T 8163 / 20# / беспрекорно / 114,3 × 8 mm / 6 m / водовод / 100 MT

За услуга на висока температура:

ASTM A106 Gr.B / беспрекорна / 8 инчи / SCH40 / 12 m / процесна линија за висока температура

Оваа информација му овозможува на добавувачот да го идентификува точниот производ наместо да одговара на нарачката само по дијаметар.

Најчесто поставувани прашања

П1. Зошто да користите беспрекорна цевка наместо заварена цевка?

Бесшевната цевка нема надолжен спој за заварување и е специфицирана за многу примени при притисок, температура и критична услуга. Дали е потребно зависи од кодот на проектот и условите за работа.

П2. Кои материјали се достапни?

Испорачаната палета вклучува 20#, Q235B, Q345B, A106 Gr.B и A53 Gr.B, предмет на важечките стандарди за производи.

П3. Дали цевката може да се користи за пареа со висока температура?

Да, кога избраниот материјал и стандард се погодни за дизајнерската температура и притисок. ASTM A106 е специјално наменет за беспрекорни јаглеродни челични цевки за сервисирање на високи температури.

П4. Кој е максималниот работен притисок?

Референтниот опсег на испорачаниот производ достигнува 32 MPa, но дозволениот работен притисок мора да се пресмета за вистинскиот дијаметар, дебелината на ѕидот, материјалот, температурата и кодот за дизајн.

П5. Со кој температурен опсег може да се справи цевката?

Испорачаниот референтен опсег е -20°C до 450°C. Ова не е универзален рејтинг за сите оценки и големини; важечкиот стандард за материјалот и кодот за дизајн ја одредуваат вистинската дозволена температура на услугата.

П6. Дали цевката може да се користи под земја?

Да, но нетретираниот јаглероден челик вообичаено треба да добие соодветна надворешна заштита од корозија за закопана услуга. Во дизајнот на корозија треба да се земат предвид хемијата на почвата и условите за влага.

П7. Можете ли да обезбедите SCH40 или други дебелини на ѕидови под притисок?

Да. Дебелините на ѕидовите од серијата под притисок, како што е SCH40, може да се набават онаму каде што се компатибилни со избраната големина и стандард на цевката.

П8. Дали цевката може да се исече и закосени?

Да. Сечењето со фиксна должина и закосувањето на крајот може да се организираат според цртежите на цевководите и барањата за заварување.

П9. Дали може да се користи Q235B наместо A106 Gr.B?

Не како автоматска замена. Оценките припаѓаат на различни спецификации и имаат различни барања. Цевката треба да ги исполнува стандардите наведени со дизајнот на цевководот.

П10. Кој стандард се користи за обична лесна цевка за транспорт на течности во Кина?

GB/T 8163-2018 е актуелниот кинески стандард за челични цевки без шевови за течна услуга.

П11. Дали A53 Gr.B е квалитетна цевка без шевови?

A53/A53M покрива и безшевни и заварени цевки. Ако е потребна цевка без шевови, нарачката мора експлицитно да го специфицира беспрекорниот производ.

П12. Кои документи за инспекција може да се достават?

Може да се достават сертификати за материјали, записи за димензионална инспекција и договорени извештаи за тестирање. Хидростатско тестирање, недеструктивно тестирање и инспекција од трета страна може да се организираат според спецификацијата на проектот.
