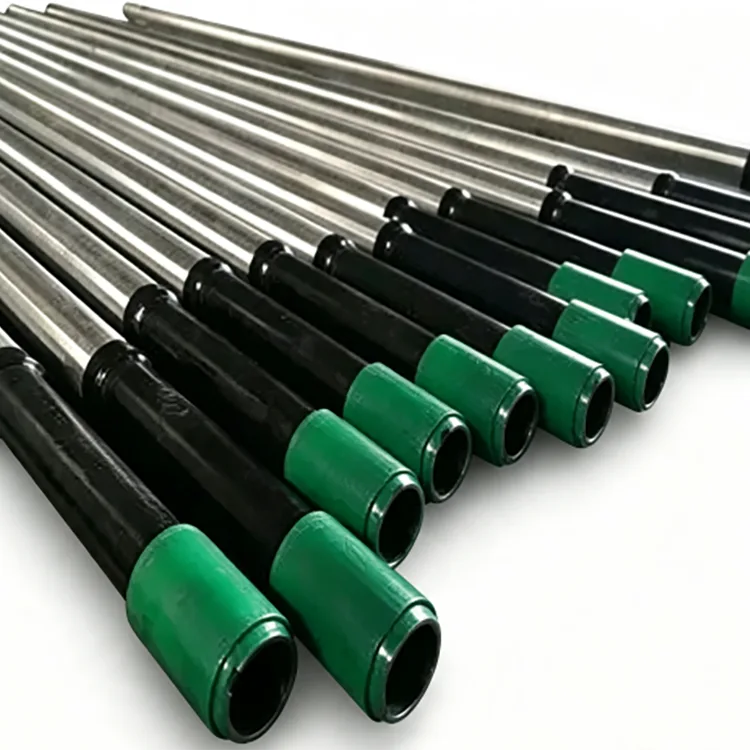

Нафтено поле Бесшевни обвивка цевка

Бесшевната обвивка на нафтено поле е инсталирана во дупчениот бунар и потоа се зацементира на своето место. За разлика од цевките, кои вообичаено се поставуваат во внатрешноста на куќиштето за да се носат произведените течности, обвивката останува дел од структурата на бунарот и мора да издржи оптоварувања од формациски притисок, цементирање, дупчење и производствени операции.

За нарачки на нафтено поле, оценката, надворешниот дијаметар, дебелината на ѕидот, врската, должината и барањата за инспекција треба да се специфицираат заедно. Изведбата на куќиштето не може да се процени само од челикот.

Стандарди и спецификации

API 5CT е главната меѓународна спецификација за куќиште и цевки што се користат во нафтени и гасни бунари. Најновото издание на API 5CT е 11-то издание, со додаток објавен во 2025 година.

За кинески проекти, GB/T 19830-2023 е актуелниот национален стандард за челични цевки што се користат како обвивка или цевки за нафтени и гасни бунари. Стапи во сила на 1 март 2024 година и го замени GB/T 19830-2017 година.

Вистинската големина на куќиштето и оцената за изведба треба да се изберат од програмата за бунар, дизајнот на куќиштето и применливиот стандард наместо само од длабочината на бунарот.

Избор на одделение за челик

J55 и K55 вообичаено се користат за конвенционални апликации на куќиште каде што условите на бунарот не бараат оценки со поголема цврстина. K55 обезбедува повисоко специфицирано ниво на цврстина од J55 и може да се избере кога дизајнот го бара тоа.

N80 се користи каде што е потребна поголема јачина за конвенционалните бунари за слатка услуга. N80 не треба да се третира како автоматски погоден за кисели услови на услуга.

L80 е широко користен каде што се специфицирани барањата за контролирана цврстина и кисела услуга. Точните барања за одделение и квалификација L80 треба да се потврдат од спецификацијата за купување.

P110 обезбедува поголема цврстина за тешки дизајни на обвивки, вклучувајќи подлабоки или бунари со поголемо оптоварување каде што дизајнот бара степен на поголема цврстина.

Q125 се користи за апликации со куќиште со висока јачина. Тоа не е едноставно замена за P110 во секој бунар; сè уште треба да се проверат колапсот, пукањето, аксијалното оптоварување, температурата и перформансите на поврзувањето.

Изборот на лесна обвивка на цевката за нафтено поле започнува со дизајнот на бунарот

Практична низа за избор на куќиште е:

Длабочина и оптоварување на бунарот → притисок на формирање → услови на корозија → големина на обвивката → дебелина на ѕидот → челик → тип на поврзување → должина и барања за инспекција.

Подлабок бунар автоматски не бара највисока класа на челик. Низата на обвивката треба да се провери за колапс, пукање и аксијални оптоварувања под вистинските услови на дупчење, цементирање и производство.

Корозија и избор на кисела услуга

За бунарите што содржат H2S, изборот на материјал бара особено внимание на отпорноста на пукање на сулфидниот стрес и контролата на тврдоста. Стандардна класа со висока јачина не треба да се надградува или заменува без да се провери нејзината соодветност за наведеното опкружување со кисела услуга.

За CO2, хлорид и други корозивни услови, изборот може да бара легури отпорни на корозија или други мерки како дополнение на конвенционалните класи на куќиште. Вистинската температура, притисок, составот на течноста и хемијата на водата треба да бидат вклучени во техничката спецификација.

Врски со нишки

Поврзувањето е дел од системот на цевки за лесна обвивка Oilfield, а не само опција за завршна завршна обработка.

STC најчесто се поврзува со апликации со кратки навои и спојки каде што условите и дизајнот на бунарот дозволуваат конвенционално поврзување.

LTC обезбедува подолг ангажман со навој и се користи во поширок опсег на конвенционални апликации за куќиште.

БТК користи профил на навој за потпора и е широко користен каде што е потребен поголем капацитет за оптоварување на поврзувањето.

За хоризонтални бунари, бунари за гас под висок притисок, бунари со големо поместување и други тешки апликации, може да се специфицираат врвни врски за подобрено запечатување и механички перформанси. VAM, FOX и други сопственички врски треба да се испорачуваат само според наведениот дизајн за поврзување или барањата за лиценца на клиентот.

Избор на должина

Куќиштето најчесто се обезбедува во должини на опсегот на API:

Барањата за точниот опсег и должина треба да ги следат применливите табели API 5CT и спецификацијата за купување. Долгите зглобови може да го намалат бројот на приклучоци во низата на обвивката, но треба да се земат предвид и барањата за транспорт и ракување.

Типични апликации за нафтени полиња

Површинско и средно куќиште

Се користи за поддршка на горниот отвор на бунарот, за изолирање на формациите и за обезбедување на основа за следните делови за дупчење.

Производство обвивка

Инсталиран низ производствениот интервал и се користи како дел од конечната структура на бунарот.

Длабоки и бунари под висок притисок

Може да се изберат оценки со поголема цврстина и соодветни дебелини на ѕидови каде што колапсот, пукањето и аксијалните оптоварувања се понапорни.

Хоризонтален и Шале Велс

Изборот на обвивката мора да ги земе предвид свиткувањето, вртежниот момент, влечењето, перформансите на поврзувањето и оптоварувањата на хидраулично фрактура, покрај конвенционалниот дизајн на куќиштето.

Производство и инспекција

Бесшевната обвивка се произведува од челична палка преку процеси на топло валање или пробивање, проследено со доработка, димензионална проверка и обработка на конец според наведениот стандард.

Инспекцијата може да вклучува хемиски состав, својства на истегнување, цврстина каде што е применливо, проверки на димензиите, проверка на наносот, хидростатско тестирање и недеструктивно испитување како што се бара со применливата спецификација и нарачка за набавка.

Димензиите и мерачите на конецот се исто така важни бидејќи перформансите на поврзувањето зависат од прецизната обработка, мерењето и спојувањето.

Набавка и преработка

Можеме да обезбедиме обвивка според потребната класа на челик, надворешниот дијаметар, дебелината на ѕидот, типот и должината на конецот. Производите со навој и споени може да се подготват според наведената врска.

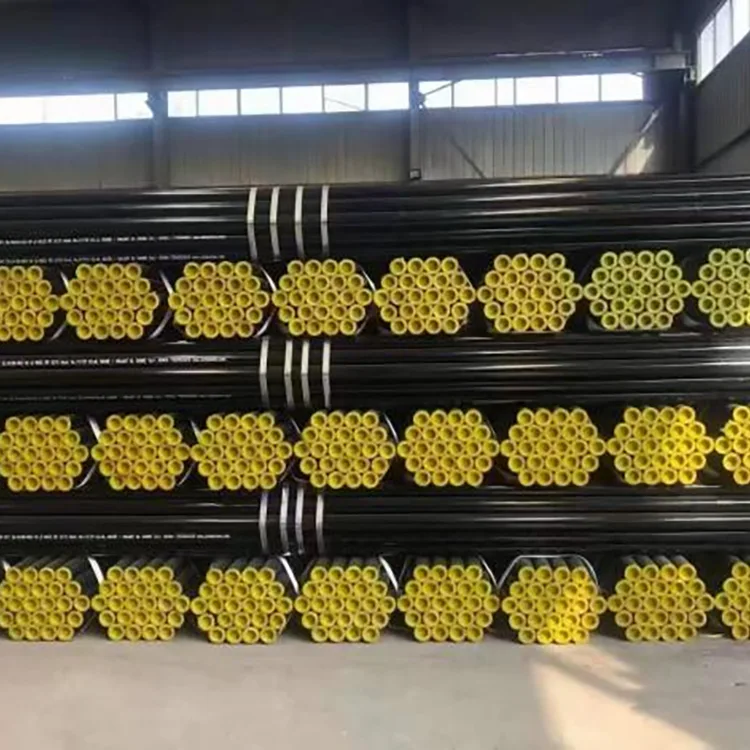

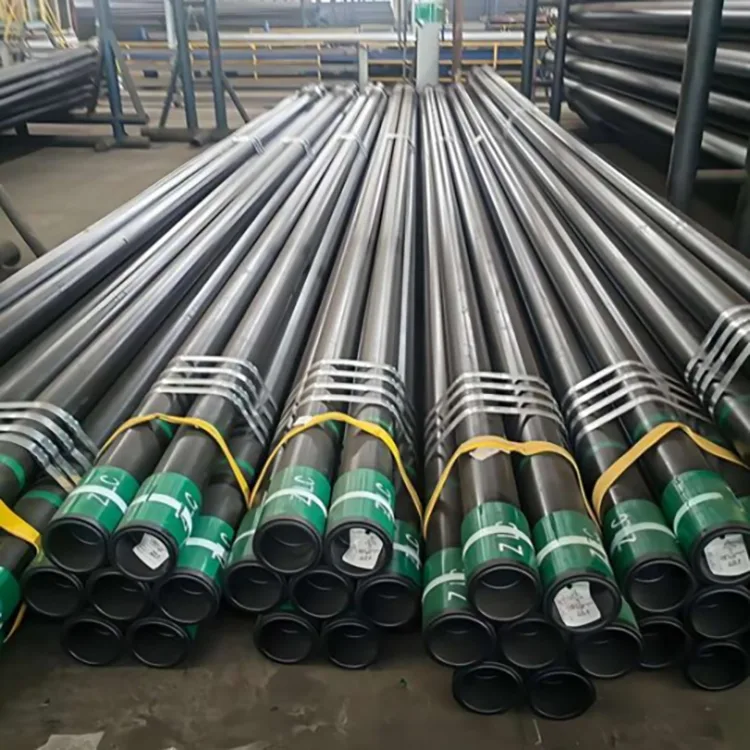

За нарачки за извоз, куќиштето може да се спакува во пакет и да се спакува за контејнер или транспорт на големо, со заштитници за конци и заштита на краевите што се користат каде што е потребно.

Проектните нарачки може да вклучуваат и документи за проверка и аранжмани за инспекција од трета страна како што се SGS, BV или TÜV според барањата на клиентите.

Најчесто поставувани прашања

П1: Дали целата обвивка на нафтено поле е беспрекорна?

Бр. API 5CT вклучува и производи без шевови и електрично заварени обвивки. Кога проектот конкретно бара беспрекорно куќиште, спецификацијата за купување треба јасно да го наведе типот на производство.

П2: Кој стандард треба да го користам за беспрекорна обвивка на Oilfield?

API 5CT е широко користен за меѓународни проекти за нафта и гас. За проекти со кинески национален стандард, GB/T 19830-2023 е актуелниот стандард за покривање на челични цевки за обвивка или цевки.

П3: Како да изберам J55, N80, L80, P110 или Q125?

Изборот зависи од оптоварувањето на дизајнот на куќиштето и опкружувањето на услугата. J55 и K55 се вообичаени за конвенционални апликации; N80 и P110 обезбедуваат поголема јачина; L80 најчесто се специфицира таму каде што се применуваат барањата за кисела услуга; Q125 се користи за апликации со поголема јачина. Конечниот избор треба да се заснова на дизајнот на бунарот и применливата спецификација.

П4: Дали N80 или P110 може да се користат во кисели бунари?

Не избирајте обвивка за услугата H₂S само врз основа на јачината. Соодветноста на кисела услуга зависи од степенот, цврстината, материјалната состојба и еколошките барања. Куќиштето треба да биде специфицирано според важечките барања за кисело сервисирање.

П5: Која е разликата помеѓу куќиштето, цевките и цевката за вежбање?

Обвивката е инсталирана и цементирана за поддршка и изолирање на бунарот. Во внатрешноста на куќиштето се поставуваат цевки за да се носат произведените течности. Цевката за дупчење се користи за време на дупчењето и се отстранува по операцијата на дупчење.

П6: Дали можете да снабдите куќиште со навои и спојки?

Да. Куќиштето може да се испорача со одредени типови на навои на API или врвни приклучоци специфицирани за проектот, заедно со спојки, заштитници на навој и потребната документација за проверка.
