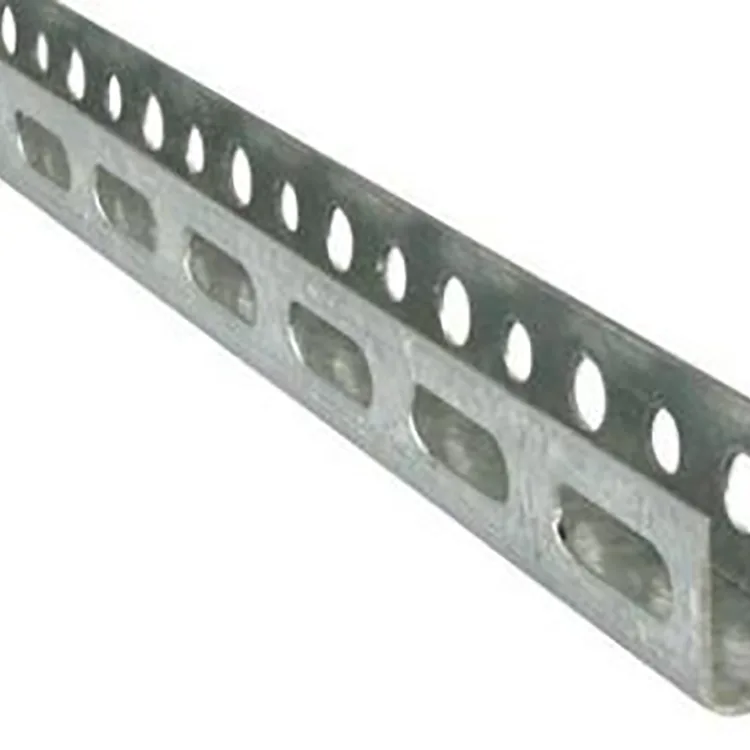

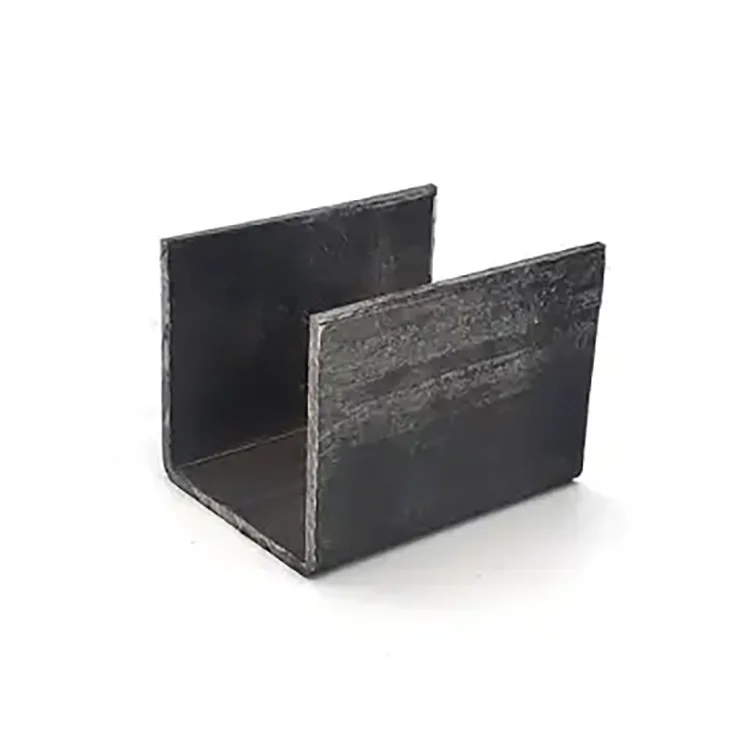

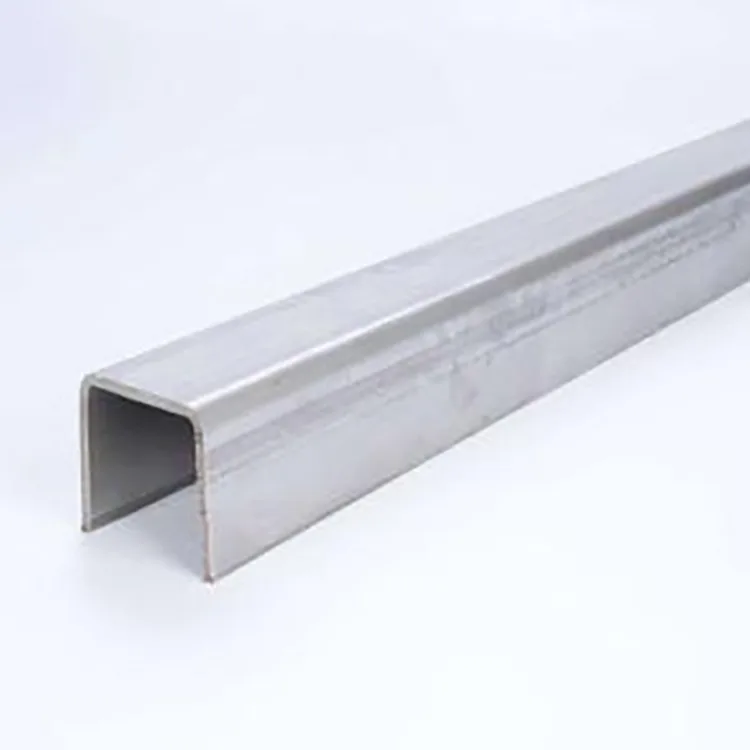

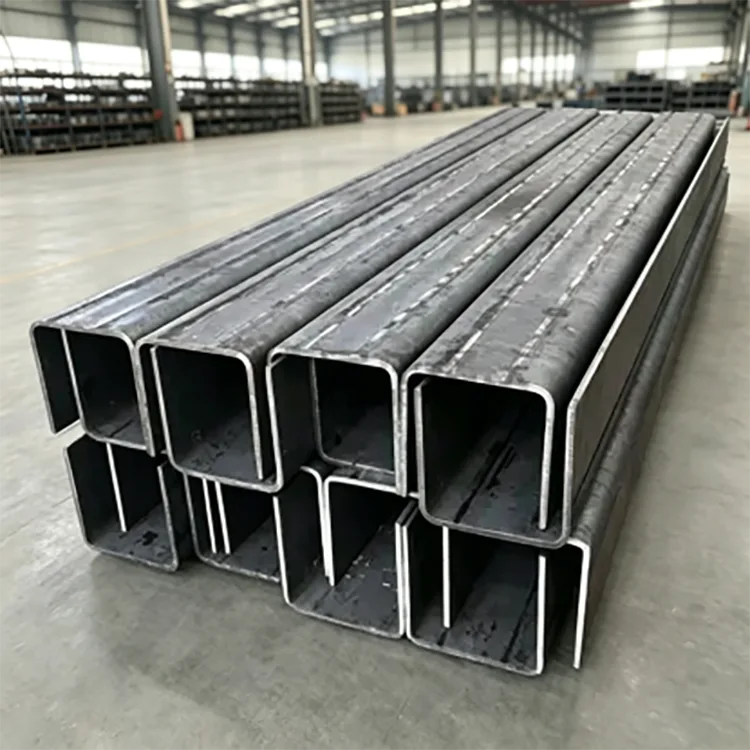

Ладно формиран U-канал

У-каналот со ладно формирање е развиен за проекти каде што традиционалниот канален челик е премногу тежок и скап, додека квадратните или правоаголните цевки се поскапи или помалку погодни за фиксирање и позиционирање. Изработен од квалитетна челична лента преку интегрирано ладно формирање на собна температура, делот има правилен жлеб во форма на буквата У, отворен пристап и прецизно позиционирање.

Во споредба со секциите C и Z, кои главно се користат како покривни и ѕидни перлиња, челикот со U канал е подобро прилагоден за носачи, канали за прицврстување, основи за опрема, вградени делови, потпори за цевки, водилки и рамки за куќиште. Неговиот отворен жлеб, исто така, го прави погодно за завртки, стегање, водење и позиционирање за време на инсталацијата.

Поради оваа причина, тој е особено погоден за суви внатрешни работилници, затворени фабрики и други некорозивни средини без дожд, прскање со сол или изложеност на киселина и алкали, особено каде што треба да се контролираат трошоците за материјалот и ефикасноста на инсталацијата.

Технички спецификации

Стандарден производствен процес

Производството започнува со дојдовна инспекција на челичната намотка, проследена со автоматско израмнување и исправување за да се ослободи материјалниот стрес. Лентата потоа поминува низ повеќе станици за формирање на тркалање за постепено да се создаде дел во форма на буквата У, проследен со прецизна големина, серво CNC сечење со фиксна должина и опционално автоматско удирање или сечење агол.

Готовите профили повторно се исправаат пред целосна визуелна и димензионална проверка, здружување и складирање.

Инспекција на челични намотки → израмнување и исправување → прогресивно формирање на ладна ролна → Големина на U-секција → CNC сечење со фиксна должина → удирање/сечење во агол → секундарно исправување → димензионална и визуелна инспекција → здружување и складирање

За разлика од топловаланите делови, овој процес не користи фаза на тркалање со висока температура. Овозможува да се контролираат димензиите на профилот, исправноста, позициите на дупките и геометријата на рабовите при континуирано формирање, што е корисно за проекти кои бараат прецизно склопување.

Што го прави различен U Channel Steel

Лесен дизајн со помала вкупна цена

Ладното обликување ја зголемува цврстината на челикот преку работното стврднување, овозможувајќи да се користи дел со потенок ѕид наместо потежок традиционален канал во соодветни примени. Резултатот е помала потрошувачка на челик и намалени трошоци за транспорт, подигнување и инсталација.

Во типични апликации за лесна и средна поддршка, дизајнот со ладна форма може да биде повеќе од 30% полесен од традиционалниот канален челик, помагајќи да се намалат трошоците за материјал, товар и работна сила.

Жлеб во форма на буквата У за фиксирање и позиционирање

Отворениот дел во форма на буквата У е една од неговите главни практични предности. Обезбедува удобна површина за фиксирање, насочување, ограничување, позиционирање на опремата, стегање на цевки и вградена конструкција.

Ова е исто така местото каде што делот се разликува од челикот C и Z. Секциите C и Z се најчесто селектирани за витрини, додека челикот со U канал почесто се користи таму каде што самиот профил треба да функционира како потпора, основа, водилка или канал за фиксирање.

Точност на димензиите за директно склопување

Профилите се формираат на автоматска линија за формирање на ролна и минуваат низ процесите на димензионирање и исправување. Ова помага да се одржат конзистентни димензии на делот, прави рабови и контролирано извртување.

За проекти кои користат претходно пробиени дупки или членови со фиксна должина, целта е да се испорачаат компоненти што можат директно да се склопат наместо постојано да се сечат или корегираат на лице место.

Лесно сечење, заварување и дупчење

Природната површина од црн челик нема поцинкувана обвивка што треба да се земе предвид при сечење или заварување. Материјалот може да се сече, дупчи, заварува или свиткува според барањата за изработка.

Исто така, може да се произведат однапред издупчени дупки, слотови, делови за агли и делови со фиксна должина пред пратката, со што се намалува количината на обработка на локацијата потребна за проекти за реновирање и поддршка на опремата.

Чист дел и редовен изглед

Правилно формираниот U дел има рамна површина, правилни рабови и конзистентна геометрија. По склопувањето, компонентите можат да одржуваат рамномерни празнини и уреден целокупен изглед, што ги прави погодни не само за функционална челична обработка, туку и за видливи внатрешни конструкции, работилници и изложбени или изложбени простории.

Решавање на заеднички проектни проблеми

Пониски трошоци за материјали и инсталација:

Дизајнот со тенок ѕид со ладно обликување може да ја намали тежината за 30%+ во споредба со традиционалниот канален челик, што може да ги намали транспортните, кревањата и трошоците за работна сила.

Помалку корекција на страницата:

Формирањето и исправувањето на ролна со ЦПУ обезбедува постојани димензии и исправност, помагајќи да се намали работата на сечење, дупчење и корекција по испораката.

Побрза инсталација:

Стандардниот жлеб во форма на буквата У може да се користи директно за фиксирање, водење, потпора и позиционирање. Со претходно издупчени дупки или слотови, многу компоненти може да се состават без дополнителна изработка на локацијата.

Подобро одговара за лесни структури:

Стврднувањето со ладна работа ја подобрува цврстината на формираниот дел, што го прави погоден за носачи со лесни и средни оптоварувања, држачи за опрема, потпори за цевки и структури на куќиште кога делот е правилно избран за товарот.

Реални проектни апликации

Случај 1: Систем за поддршка на опрема за паметна работилница за производство

Проектот вклучуваше модерна интелигентна работилница за производство со сува внатрешна средина контролирана од прашина. На купувачот му требаа голем број држачи за фиксирање на опрема и рамки за поддршка на цевките, со барања за конструктивна стабилност, висока плошност и контролирани трошоци за проектот.

Избраниот материјал беше Q235B ладно формиран U-канал, U100–U140, со дебелина на ѕидот од 1,5–2,0 mm и претходно пробиени дупки за позиционирање.

Жлебот во форма на буквата У одговара на барањата за позиционирање на опремата и прицврстување на цевките без дополнително заварување на локацијата. Ефикасноста на инсталацијата се зголеми за 40%, додека лесниот дизајн ги намали барањата за транспорт и подигање. Во споредба со традиционалното решение за канал-челик, вкупната цена на проектот е намалена за 23%.

Високиот профил на плошноста, исто така, помогна да се спречи отстапување на инсталацијата околу опремата. Завршениот систем за поддршка остана стабилен и без олабавување, со уреден распоред на работилницата и еднократно прифаќање на проектот.

Случај 2: Внатрешна структурна надградба на постара фабрика

Една постара индустриска фабрика бараше нови внатрешни прегради, потпори за опрема и структури за фиксирање на цевки. Бидејќи постоечката зграда имаше ограничена носивост, тешките челични делови не беа соодветни за реновирање.

Проектот користеше Q235B ладно формиран U-канал во повеќе големини според различните барања за поддршка.

Лесниот дел помогна да се задоволат ограничувањата на оптоварувањето на постојната зграда без непотребно зголемување на структурниот товар. Неговата компактна форма исто така беше полесна за инсталирање во ограничени области околу постоечката опрема и цевководи.

По инсталацијата, надградените структури обезбедија стабилна поддршка додека одржуваа чист распоред, правејќи го каналот U погоден за лесно реновирање на внатрешна фабрика.

Како да го изберете десниот U канал

Според околината:

Главно се препорачува за суви, проветрени затворени средини без директен дожд или корозивна изложеност. За влажни работилници, треба да се земе предвид дополнителен прајмер за заштита од 'рѓа. Надворешните средини, средини со сол-прскање и силно корозивни средини бараат соодветна заштитна обвивка или различен челичен дел.

По материјал:

Q235B е погоден за општи светлосни потпори, загради и структури на куќиште. Q355B се препорачува кога е потребна поголема цврстина, како што се поголеми распони, потешки основи за опрема или арматурни работи.

Според големината на делот:

U80–U120 може да се користи за помали потпори за цевки и опрема. U140–U200 е погоден за главните структури на куќиштето и базите на багажниците. За потешка арматура и поголеми основи, може да се земат предвид поголеми делови како U250–U300 во согласност со вистинското оптоварување.

Според дебелината на ѕидот:

0,8–1,2 mm обично се користи за лесно позиционирање и неносливи апликации; 1,5–2,0 mm е погодна за редовни потпорни структури; 2,5–3,0 mm е наменет за потешки апликации за поддршка и засилување.

Конечната големина на делот треба да се потврди според распонот, оптоварувањето, методот на фиксирање и условите за инсталација наместо да се избира само според големината на профилот.

Површина и околина за примена

Стандардниот производ се испорачува како природен црн челик без галванизиран слој. Ова го прави последователното сечење, заварување и дупчење едноставно и му овозможува на купувачот да нанесе прајмер, боја или друг соодветен површински третман кога е потребно.

Производот најдобро одговара за:

Сува затворени фабрики и работилници

Рамки за поддршка на опремата

Структури за поддршка на цевки и кабел

Основи на опрема

Внатрешни прегради и куќишта

Вградени челични компоненти

Структури за водич и позиционирање

Проекти за реновирање на лесен челик

За надворешни структури, крајбрежни области, постојана влажност или средини изложени на киселина и алкали, потребно е да се специфицира заштита од корозија пред производството.

Прилагодена обработка и масовно снабдување

Каналот U може да се произведува според цртежите на проектот наместо да се ограничува на стандардни големини на залихи. Достапната обработка вклучува претходно дупнати дупки, слотови, аголно сечење, аголно сечење, сечење со фиксна должина и нестандардни димензии.

За проекти кои користат повеќекратни компоненти за поддршка, претходната обработка може да го намали сечењето и дупчењето на локацијата. Купувачите можат да обезбедат цртежи, димензии на делови, растојание од дупки, барања за должина и степен на материјал кога бараат понуда.

За поголеми нарачки, производството може да се организира според потребната комбинација на големини и распоред за испорака, со димензионална инспекција извршена пред пакетот и испораката.

Контрола на квалитетот на фабриката

Контролата на квалитетот започнува со влезната челична калем, каде што се проверува степенот на материјалот и основните димензионални услови пред да се формираат.

За време на производството, главните контролни точки се израмнување на лентата, стабилност при формирање на тркалање, димензии на пресекот, исправност, положба на дупката и должина на сечење. По формирањето, профилите се подложени на секундарно исправување и конечна визуелна и димензионална проверка.

Посебно внимание се посветува на извртувањето, деформацијата, состојбата на рабовите и конзистентноста помеѓу сериите. За претходно издупчените производи, положбата и растојанието на дупките исто така се проверуваат бидејќи овие димензии директно влијаат на инсталацијата.

Овој производствен пристап е важен за проекти каде што испорачаниот U канал треба да одговара на цртежите и да се состави со други фабрикувани компоненти без повторна корекција на локацијата.

Најчесто поставувани прашања

П1: Дали ладно формираниот U-канал е посилен од обичниот канален челик?

За соодветни апликации со лесни и средни оптоварувања, ладното формирање воведува стврднување на работата и може да обезбеди поголема цврстина во формираниот материјал. Делот е исто така димензионално правилен и отпорен на деформации кога е правилно избран и инсталиран. За силно оптоварени примарни конструкции, потребната пресметка на оптоварувањето треба да определи дали е неопходен потежок канал или дел со висока јачина.

П2: Дали каналот U може да го замени традиционалниот канален челик?

Може да го замени традиционалниот канален челик во многу апликации со лесни и средни оптоварувања како што се носачи, загради, куќишта, вградени конструкции и основи на опрема. Не треба автоматски да ги заменува тешките примарни греди или конструкции кои подлежат на значителни удари или концентрирани оптоварувања.

П3: Дали можете однапред да набиете дупки и да исечете нестандардни должини?

Да. Според цртежите може да се произведуваат претходно удирање, сечење на агол, жлебови, аголно сечење и нестандардни фиксни должини. Ова им овозможува на компонентите да пристигнат подготвени за склопување.

П4: Која е разликата помеѓу пресеците на каналот U и C/Z purlin?

Пресеците C и Z главно се користат за покривни и ѕидни огради. U пресеците почесто се користат за потпори, основи, вградени делови, канали за фиксирање, водилки и структури за позиционирање. Изборот треба да ја следи вистинската структурна функција.

П5: Дали ладно формираниот U-канал лесно ќе се извртува или деформира?

Правилно изработениот дел поминува низ повеќекратно формирање, димензионирање и исправување за да се контролира извртувањето и деформацијата во рамките на важечките стандардни барања. Правилниот материјал, дебелината на ѕидот, големината на делот и начинот на инсталација се исто така важни за одржување на димензионалната стабилност при сервисирање.

П6: Што е подобро, Q235B или Q355B?

Q235B е погоден за општа поддршка за светлина и апликации за куќиште. Q355B обезбедува поголема цврстина и е подобро прилагоден за потешки основи на опрема, поголеми распони и арматурни работи кога тоа го бара структурниот дизајн.

П7: Дали површината може да се галванизира или обои?

Да. Стандардниот производ е природен црн челик, така што може да се обработи со соодветен прајмер, боја, прашкаст облога или галванизација во согласност со условите за проектната средина и барањата за корозија.
