Ладно формиран Z дел челик

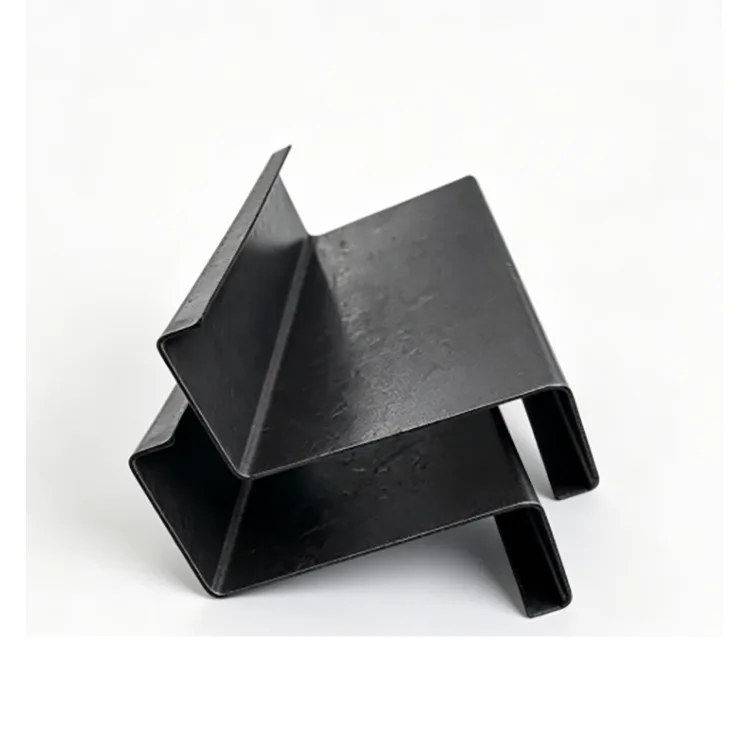

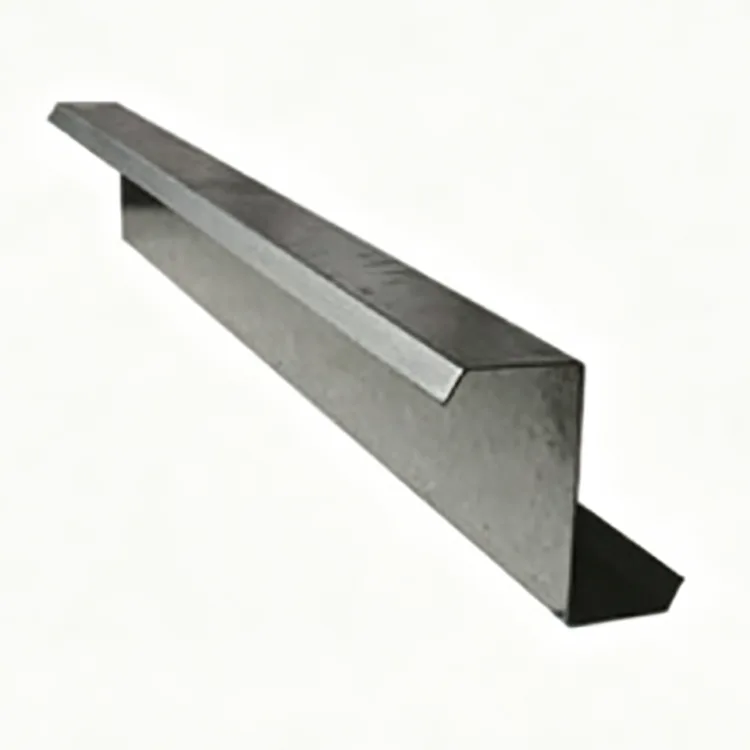

Ладно оформен Z Section Steel е ладно оформен челичен дел со тенкоѕид, произведен од топло валани челични ленти преку континуирано формирање на ролна на собна температура. Лентата минува низ повеќе држачи за формирање и постепено се обликува во дел Z без високотемпературна фаза на топло валање.

Процесот на ладно формирање ја подобрува димензионалната конзистентност и исто така воведува работно стврднување во челикот. Резултирачкиот дел комбинира релативно мала тежина со корисни перформанси на свиткување, што го прави широко користен за покривни и ѕидни перлиња во лесни челични конструкции.

Профилот во форма на Z има уште една практична предност: неговите поместени прирабници овозможуваат преклопување на соседните шуплини. Ова е особено корисно на покриви со големи падини каде што се потребни континуирани аранжмани на огради околу гребенот.

Препорачана средина: затворени затворени згради, суви работилници и магацини без директен дожд, прскање со сол, киселинска или алкална корозивна влага.

Процес на производство

Производната линија започнува со дојдовна проверка на челичниот калем. По израмнувањето и зацрвстувањето, лентата поминува низ повеќе станици за формирање на тркалање, каде што постепено се наведнува во потребниот дел во форма на Z.

Серво CNC сечењето ја обезбедува одредената должина на членот, додека автоматското удирање може да се додаде според структурните цртежи. Готовите профили потоа поминуваат низ исправување и димензионална инспекција пред класификација, здружување и складирање.

Инспекција на челични намотки → израмнување и исправување → прогресивно формирање на ладна ролна → Формирање на Z-секција → серво CNC сечење со фиксна должина → автоматско удирање → исправување → визуелна и димензионална проверка → здружување и складирање

Бидејќи профилот се формира прогресивно наместо да се произведува преку конвенционално топло валање, димензиите на пресеците, исправноста и позициите на дупките може постојано да се контролираат за време на производството.

Основни спецификации

Зошто да користите Z дел за покривни прекривки?

Директно преклопување на гребенот на покривот

Најочигледната разлика помеѓу делот Z и делот C е обликот на прирабниците. Офсетниот Z профил им овозможува на соседните членови да се преклопуваат, што може да помогне во одржувањето на континуитетот низ гребенот на покривот.

За падините на покривот над 10°, Z purlins често се практичен избор каде што се преклопуваат членовите се дел од структурниот дизајн. Ова ја намалува потребата за дополнително сечење и ја прави инсталацијата поедноставна.

Добри перформанси на свиткување со помала тежина

Напречниот пресек во форма на Z обезбедува корисни својства на пресекот за виткање. Во комбинација со стврднување при ладна работа, ова овозможува релативно тенок дел да се користи во соодветни апликации за покриви и ѕидови.

Во споредба со потешките традиционални топловалани делови, помалата тежина може да ги намали барањата за транспорт, кревање и инсталација.

Конзистентна исправност и позиција на дупката

Производната линија користи прогресивно формирање на ролна, CNC сечење и последователно исправување. Ова помага да се контролира исправноста и извртувањето на профилот.

За витрини со претходно издупчени отвори за завртките, важно е точното позиционирање на дупките бидејќи грешките може да влијаат на поврзувањето помеѓу оградата и главната челична рамка. Претходното удирање пред испораката може да ја намали работата на сечење и дупчење на лице место.

Пониски трошоци за проекти за затворени суви простории

Стандардниот производ се испорачува како природен црн челик без галванизиран слој. За суви, затворени внатрешни згради каде што не е потребна дополнителна заштита од корозија, со ова се избегнуваат дополнителните трошоци поврзани со поцинкуваните Z делови.

Ако зградата е изложена на дожд, кондензација, прскање со сол или корозивни медиуми, наместо тоа треба да се наведе верзија заштитена од корозија.

Практично сечење и заварување

Бидејќи стандардниот производ нема галванизиран слој, конвенционалните операции на сечење и заварување се едноставни. Ова е корисно за време на проекти за изработка и реновирање на затворени простории каде што на членовите може да им треба локално прилагодување или работа за поврзување.

Типични апликации

Производот главно се користи за:

Покривни огради во лесни челични згради

Магацински покриви со голем наклон

Системи за покриви на индустриски работилници

Згради за логистика и складирање во затворен простор

Средно врамување на ѕид и покрив

Лесни челични системи за куќиште

Проекти за реновирање на затворени фабрики

Тоа е секундарен структурен член, како што е оградата, наместо замена за главните столбови или примарните греди на зградата.

Реални проектни апликации

Случај 1: Z Purlins за затворен логистички магацин со голема падина

Проектот опфати затворен логистички магацин од 50.000 m² со наклон на покривот од 12°. Зградата беше целосно затворена и користена во сува внатрешна средина без директна изложеност на дожд.

Главните барања беа директно преклопување на оградата на гребенот на покривот, контролирана цена на челична конструкција, пократко време на инсталација и намален ризик од проблеми со усогласувањето на покривот.

Избраниот материјал беше Q355B Cold-Formed Z Section Steel, Z160–Z200, со дебелина на ѕидот од 1,8–2,0 mm и претходно пробиени дупки за завртките.

Деловите Z би можеле директно да се преклопуваат, дозволувајќи им на членовите на гребенот да останат континуирани и намалувајќи ја работата на сечење и модификација на локацијата. Времето на инсталација е намалено за 30%.

Ниското извртување на профилите им помогна на челичните покривни панели обложени со боја да седат порамномерно, намалувајќи ги празнините што може да придонесат за истекување на вода. Полесните членови, исто така, ги намалија барањата за транспорт и подигање, а вкупната цена на челична конструкција беше 21% пониска од растворот за топло валани челик.

Проектот помина прифатен и остана во затворен сервис без проблеми поврзани со 'рѓа.

Случај 2: Надградба на куќиштето со лесен челик во индустриска работилница

Вториот проект вклучуваше реновирање на постара фабрика. Во внатрешноста на работилницата беа потребни нови лесни челични конструкции, со релативно голем наклон на покривот и сува, проветрена внатрешна средина.

Избраниот производ беше Q235B челик со ладна форма Z, Z120–Z140.

Членовите беа испорачани подготвени за склопување без екстензивна секундарна обработка. Структурата со преклопување во форма на Z одговараше на наклонот на покривот и помогна да се одржи рамен и стабилен систем на куќиште.

Лесните членови, исто така, помогнаа да се задржат трошоците за реновирање под контрола додека се скратија инсталационите работи во постоечката фабрика.

Z Водич за избор на дел

Наклон на покривот:

За наклони на покривот над 10°, преферирана опција се пресеците Z кога се потребни преклопувачки ризли. За релативно плитки падини, C purlins исто така може да се земат предвид во зависност од структурниот дизајн.

Оценка на материјалот:

Q235B е погоден за општо лесни апликации за виткање и куќишта. За поголеми распони, поголеми оптоварувања на ветер или снег и понапорни конструктивни барања, Q355B може да се избере заедно со соодветна големина на делот и дебелина на ѕидот.

Големина на делот:

Z100–Z140 може да се земе предвид за полесни секундарни структури на покривот и ѕидот. Z160–Z200 е погоден за многу стандардни апликации за магацин и работилници. Z220–Z300 може да се користи каде што се потребни поголеми делови според конструктивниот дизајн.

Дебелина на ѕидот:

Достапниот опсег е 1,2–3,0 mm. Конечната дебелина треба да се определи според распонот, растојанието на оградата, оптоварувањето на ветерот, оптоварувањето на снегот, условите за поврзување и структурните пресметки наместо само големината на делот.

Животна средина:

За суви, затворени внатрешни згради, природниот црн Z челик може да обезбеди исплатлива опција. Во работилниците со висока влажност или кондензација, треба да се земе предвид соодветен слој за заштита од 'рѓа.

За згради на отворено, крајбрежни области, објекти изложени на дожд или земјоделски бараки, верзијата од природен црн челик не се препорачува. Треба да се избере галванизиран Z дел или друг раствор заштитен од корозија.

Ладно формиран Z дел челик наспроти C дел челик

Изборот на крајот треба да го следи структурниот дизајн наместо само наклонот на покривот. Геометријата на преклопување на делот Z е неговата главна практична предност каде што се потребни континуирани врски со ленти.

Контрола на квалитетот на фабриката

За висините Z, конзистентноста на димензиите е особено важна бидејќи деловите мора точно да се поврзат со главната челична рамка и покривните панели.

Според тоа, контролата на квалитетот го покрива челичниот калем пред да се формира, проследено со проверки за време на формирањето на ролна и по сечењето. Клучните точки за инспекција вклучуваат степен на материјал, димензии на пресекот, дебелина на ѕидот, исправност, извртување, должина на сечење, состојба на рабовите и положба на претходно издупчена дупка.

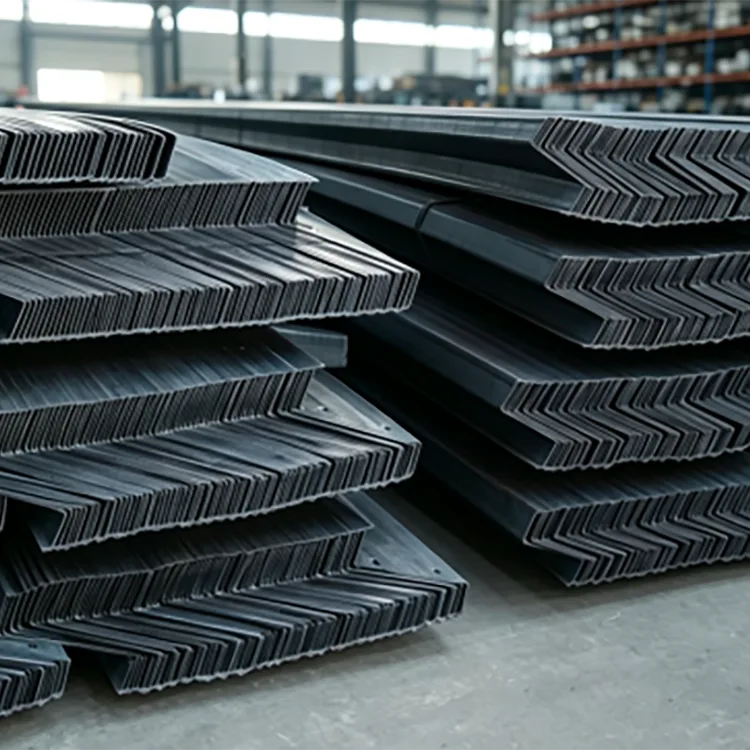

Профилите се исправаат по формирањето за да се намали преостанатото изобличување. Пред пратката, готовите членови визуелно и димензионално се проверуваат и потоа се ставаат во пакет според барањата за големина и нарачка.

За сериски нарачки, одржувањето на истата класа на материјал, спецификации на делот и параметрите за обработка помага да се одржи конзистентноста помеѓу различните производни серии.

Најчесто поставувани прашања

П1: Како да изберам помеѓу делот Z и челикот C?

Главното внимание е покривот и уредувањето на поврзувањето. Пресеците Z се особено корисни за покриви каде што соседните огради треба да се преклопуваат и да продолжат низ гребенот, особено на поголеми падини на покривот. Делниците C имаат поширока општа применливост и може да се користат за поплитки падини на покривот во зависност од конструктивниот дизајн.

П2: Дали е лесно да се извртува челикот од ладно оформен Z?

Правилно произведениот Z дел поминува низ прогресивно формирање, димензионирање и исправување за да се контролира извртувањето и деформацијата во рамките на важечките стандардни барања. Избраната големина на делот, дебелината на ѕидот, распонот и начинот на инсталација исто така влијаат на неговата изведба.

П3: Дали треба да се бојадиса внатрешната преграда Z?

За сува, проветрена внатрешна средина без значителна кондензација, површината од природен црн челик може да се користи без дополнителен премаз доколку тоа го дозволуваат барањата на проектот. За влажни работилници или области со честа кондензација, се препорачува премаз за заштита од 'рѓа.

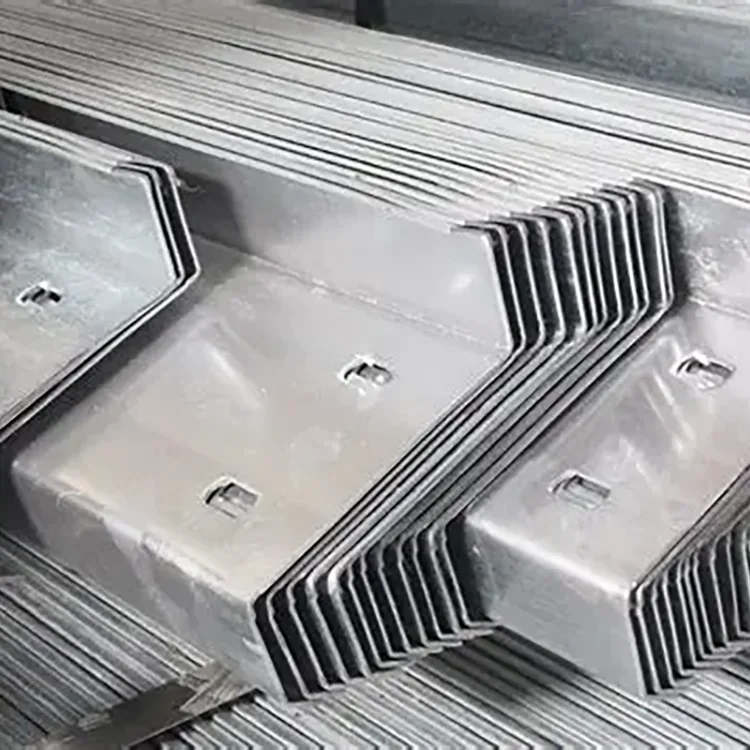

П4: Дали Z секциите можат да бидат испорачани со претходно пробиени дупки?

Да. Дупките за завртките може да се пробијат според структурните цртежи пред да се испорачаат профилите. Аголни и засеци со аголни краеви може да се направат и според бараните детали за поврзување.

П5: Дали должината може да се прилагоди?

Да. Стандардно снабдување е генерално во рамките на 6-12 m, додека нестандардни фиксни должини може да се произведуваат во согласност со проектните цртежи и барањата за сечење.

П6: Може ли природниот црн челик од делот Z да се користи на отворено?

Не се препорачува за директно изложување на отворено, дожд, прскање со крајбрежна сол или корозивни средини. Во овие услови, треба да се земат предвид галванизираните или на друг начин заштитени од корозија Z делови.
