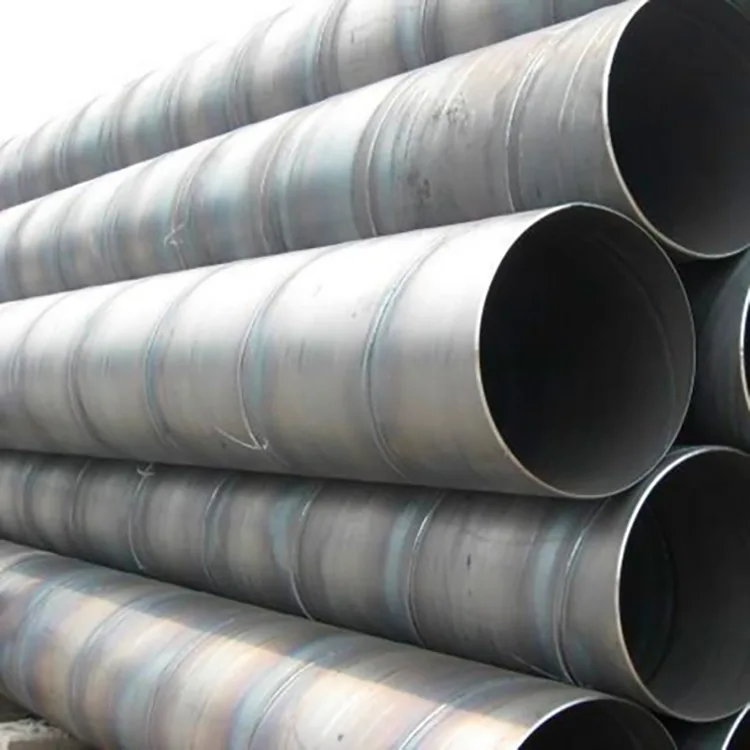

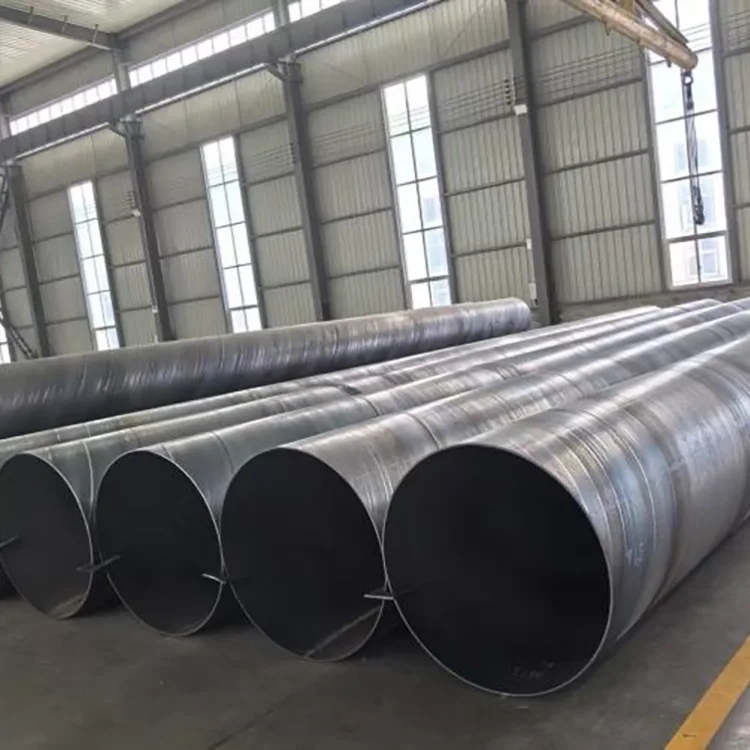

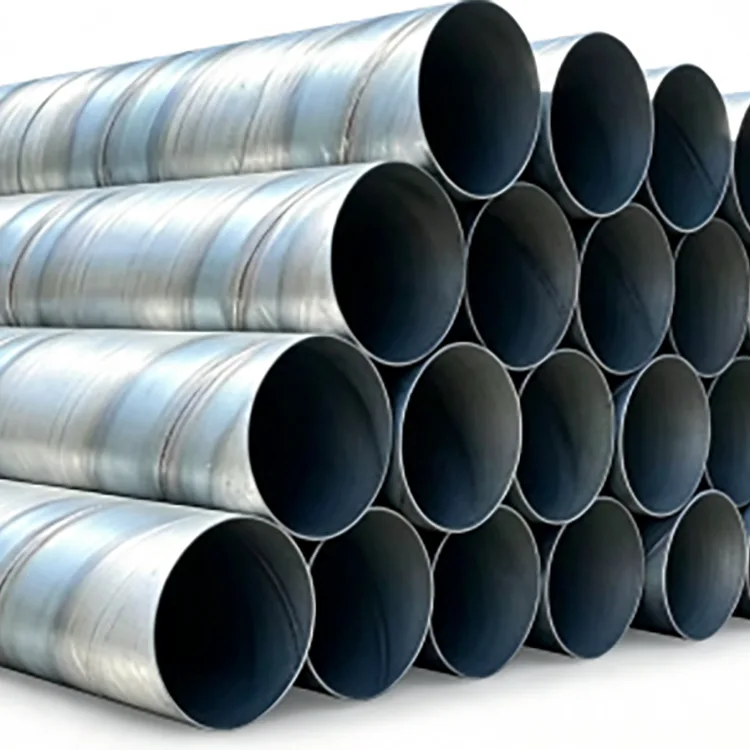

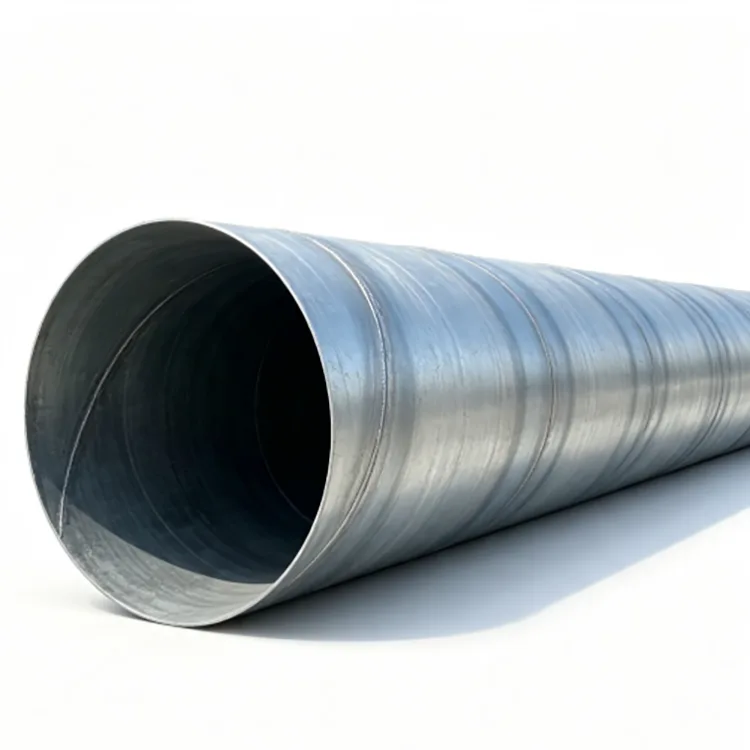

Топло-поцинкувана спирална челична цевка

Главната причина за користење на спирална челична цевка е нејзината способност да комбинира голем дијаметар на проток со практично производство на потешки ѕидни делови. Челичната лента континуирано се формира во цилиндричен дел и се заварува по спирален спој. По заварувањето и димензионалната завршна обработка, комплетната цевка може да се галванизира топло за да се обезбеди заштита од корозија на внатрешните и надворешните површини.

Оваа конструкција ја прави цевката особено погодна за водоводни цевководи со голем дијаметар, системи за одводнување, работи за темели и натрупување, индустриски водови за течност и цевководи од отворен челик. За проекти каде што цевката ќе остане на отворено, под земја или во влажна средина, поцинкуваниот слој обезбедува дополнителна бариера против влага и корозија.

За инженерски набавки, важни точки не се само дијаметарот на цевката и дебелината на ѕидот. Купувачите исто така треба да ја потврдат класата на челик, барањата за инспекција на заварот, спецификацијата за галванизација, должината на цевката, подготовката на крајот и дали на готовата цевка и се потребни прирабници или друга изработка пред пратката.

Зошто да користите спирална челична цевка за проекти со голем дијаметар?

Формирањето со спирала овозможува производство на големи дијаметри на цевки од челична лента додека се одржува континуирана цилиндрична структура. Добиениот дел е добро прилагоден за апликации кои бараат висок капацитет на проток или големи надворешни димензии.

Процесот на двострано заварување под лак обезбедува контролирана пенетрација на заварот и конзистентен спој по должината на цевката. За примена на притисок или структура, барањата за инспекција на заварот и хидростатско тестирање треба да се специфицираат според проектот наместо да се потпираат само на изгледот на цевката.

За закопани цевководи, ѕидот на цевката исто така мора да се избере според внатрешниот притисок, надворешното оптоварување на почвата, сообраќајното оптоварување, длабочината на инсталацијата и можното движење на земјата. Поголем дијаметар не значи автоматски поголем рејтинг на притисок, затоа дијаметарот и дебелината на ѕидот треба да се изберат заедно.

Технички спецификации

Поцинкувањето доаѓа по формирањето и заварувањето на цевките

Редоследот на производство е важен за овој производ. Спиралната цевка прво се формира и заварува, а потоа се подготвува за топло поцинкување. Ова овозможува завршената цевка, вклучително и телото на заварената цевка и пристапните внатрешни и надворешни површини, да добијат заштита од корозија откако ќе се завршат главните операции за формирање.

Типичниот производствен пат е:

Топло валана челична лента → Влезна проверка → Формирање спирала → двострано потопено лачно заварување → Сечење и димензионирање → Крајна завршна обработка → Подготовка на површината → Поцинкување со топло натопување → Ладење и завршна обработка → Инспекција → Заштитно пакување

За време на предтретман, одмастување, мариноване и активирање се отстрануваат маслото, 'рѓата и површинските оксиди. Подготвената цевка потоа се потопува во стопен цинк на приближно 450°C. По повлекувањето и ладењето, поцинкуваната површина се проверува за состојбата на облогата, покриеноста и видливи дефекти.

За цевки со голем дијаметар, фазата на галванизација бара особено внимание на униформноста на облогата и одводнување на цинкот од внатрешноста на цевката. Краевите на цевките, отворите и фабрикуваните области исто така треба да се проверат пред пратката.

Избор на облога од цинк по животна средина

Не постои единствена дебелина на облогата од цинк погодна за секој проект.

За конвенционално општинско водоснабдување, одводнување и општа услуга на отворено, стандардниот опсег од 80–150 g/m² може да се земе предвид кога оптоварувањето со корозија на околината е умерено.

За отпадни води, индустриско опкружување, влажни локации и апликации за кои е потребна подолга заштита од корозија, може да се наведат 180–275 g/m² каде што е компатибилно со барањата за обложување на проектот.

За крајбрежни проекти изложени на прскање со сол, треба да се земе предвид потежок систем за цинк заедно со вистинската еколошка категорија, условите за одводнување и работниот век на дизајнот. Поцинкувањето може значително да ја намали корозијата, но изборот на облогата не треба да се третира како замена за проценка на корозија специфична за проектот.

Q235B или Q355B?

Q235B е погоден за многу конвенционални општински цевководи, системи за одводнување и општи челични конструкции каде што оптоварувањето на дизајнот е умерено.

Q355B е посоодветно кога е потребна поголема структурна цврстина, како што се тешки работи на темелите, поголеми структурни оптоварувања, тешки услови за инсталација или проекти каде што инженерскиот дизајн специфицира челик со поголема цврстина.

За апликации на натрупување и основа, купувачите треба да го обезбедат потребното оптоварување, методот на инсталација и дебелината на ѕидот, наместо да ја избираат класата само според дијаметарот на цевката.

Дебелината на ѕидот треба да ја следи работната состојба

Ѕид од 3–6 mm може да биде погоден за многу надземни или конвенционални апликации на цевководи кога притисокот и надворешните оптоварувања се умерени.

За закопани цевководи, работи на темели, области со густ сообраќај или апликации изложени на значителни надворешни оптоварувања, може да бидат потребни подебели делови. Опсегот на производство од 3–20 mm овозможува дебелината на ѕидот да се усогласи со дизајнот.

За пренос на вода на долги растојанија, спецификацијата вообичаено треба да вклучува:

Номинален дијаметар + дебелина на ѕидот + степен на челик + проектен притисок + должина на цевка + завршна обработка + барање за инспекција

Ова му дава на производителот доволно информации за да ја наведе точната цевка наместо да дава сам номинален дијаметар.

Каде што се користи топло-поцинкувана спирална челична цевка

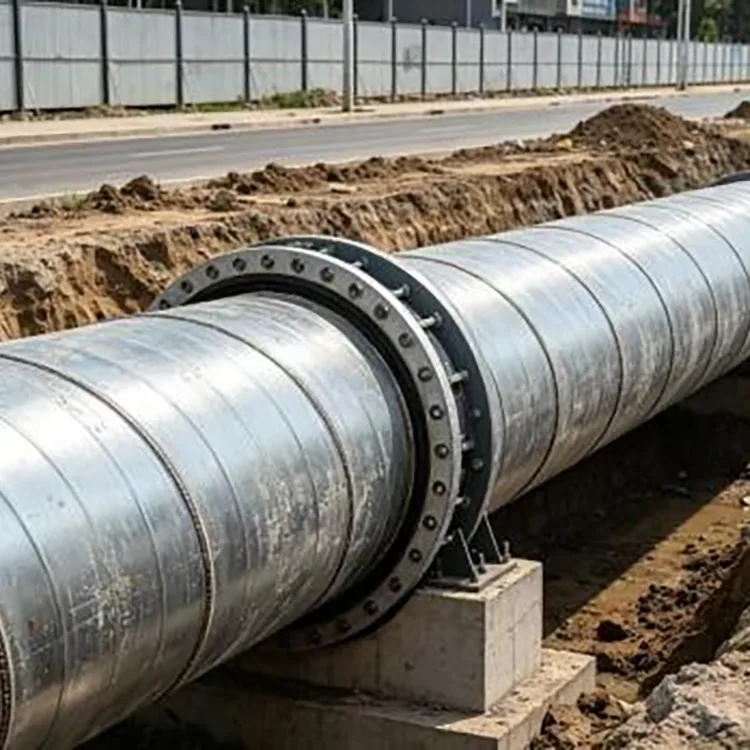

Општински водовод и одвод

Се користи за урбан пренос на вода, одведување на атмосферски води и реновирање на цевководи. Големите дијаметри помагаат да се справите со големи волумени на проток, додека поцинкуваната површина обезбедува дополнителна заштита од корозија во изложени или влажни средини.

Третман на отпадни води

Погоден за транспорт на отпадна вода и придружни цевководи на постројки каде што влагата и корозивните загадувачи може да го скратат работниот век на незаштитениот челик.

Основи на мост и натрупување

Спиралната цевка со голем дијаметар може да се користи за столбови на темели, поддршка на брегот на реката и други структурни апликации каде големината на пресекот и дебелината на ѕидот се одредуваат според инженерското оптоварување и условите за инсталација.

Индустриски флуидни системи

Се користи за индустриски процесни течности и помошни цевководи каде што проектот дозволува галванизиран челик и хемискиот медиум е компатибилен со системот за заштита од цинк.

Отворен и крајбрежен челик

Применливо за изложени цевководи, крајбрежни потпорни системи и цевководи поврзани со електрична енергија. Во средини со прскање сол, може да биде потребна потешка облога од цинк или дополнителен систем за заштита од корозија.

Греење со низок притисок и апликации поврзани со гас

Може да се смета за соодветни помошни системи со низок притисок кога применливиот проектен стандард, условите за средна компатибилност и притисок дозволуваат галванизирана спирална цевка. Услугата за гас секогаш треба да го следи наведениот стандард за гасоводот наместо да се потпира само на галванизација.

Избор на проект: вообичаени грешки при набавките

За стандарден проект за комунална вода или одводнување, Q235B со конвенционален цинк слој и дебелина на ѕидот од 3–6 mm може да обезбеди практична почетна точка. Конечниот избор треба да го следи хидрауличниот и структурниот дизајн.

За отпадни води и индустриски средини, размислете за потешка облога од цинк во опсег од 180–275 g/m² и зголемете ја дебелината на ѕидот каде што тоа го бараат надворешните оптоварувања или оптоварувањата под притисок.

За крајбрежни места и локации со прскање со сол, немојте едноставно да наведете стандардна поцинкована цевка. Категоријата на корозија, облогата со цинк, системот за дополнителен слој и очекуваниот век на употреба треба да се разгледаат заедно.

За мостови на мостови, конструкции на речните брегови и работи на темели, Q355B и потешки ѕидни делови може да се изберат кога тоа го бара структурниот проект. Q345B може да биде достапен и за проекти кои конкретно бараат таа оценка.

За пренос под висок притисок или на долги растојанија, наведете NDT на заварување, хидростатско тестирање, димензионална толеранција и крајна подготовка во нарачката. Овие барања се поважни од користење на генерички опис како што е „тешка спирална цевка“.

Што треба да се провери пред испораката?

Професионална проверка за топло-поцинкувана спирална челична цевка треба да покрие повеќе од површината на цинкот.

Информациите за класата и топлината на челикот треба да се проверат според сертификатот за материјалот. Дијаметарот на цевката, дебелината на ѕидот, заобленоста, должината и крајната состојба потоа треба да се проверат според спецификацијата за купување.

Спиралниот завар е уште една критична точка за проверка. Во зависност од проектот, може да се вклучат визуелна инспекција, ултразвучно тестирање, радиографско тестирање и хидростатско тестирање. За цевководи под притисок, методот на проверка и критериумите за прифаќање треба да се договорат пред производството.

Поцинкуваната површина треба да се провери дали има покриеност со облога, видливи голи површини, прекумерно натрупување цинк и оштетувања при ракување. Ако цевката ќе биде исечена, закосена или заварена по галванизацијата, погодените области со цинк треба да се поправат со помош на соодветен систем богат со цинк.

Прилагодено изработка за набавка на проекти

Цевката може да се испорача како стандардна права должина или да се обработува според цртежот за инсталација.

Достапната обработка вклучува сечење со фиксна должина, закосување на крајот на цевката, заварување со прирабница, крајно затворање, брусење и дополнителен третман за заштита од корозија. За проекти кои користат префабрикувани делови од цевки, обезбедувањето цртежи пред производството помага да се намали теренското сечење и заварување.

За нарачки на големо, купувачите исто така можат да наведат различни дијаметри, дебелини и должини на ѕидовите во рамките на истиот распоред на проектот. Ова е корисно за пакети на општински цевководи каде што главните линии, линиите на краците и структурните делови бараат различни спецификации.

Работен век зависи од облогата и изложеноста

Поцинкувањето со топло поцинкување може значително да го продолжи периодот на заштита од корозија во споредба со незаштитен челик, но работниот век е контролиран од околината, облогата од цинк, хемијата на водата, состојбата на почвата, механичките оштетувања и одржувањето.

Како општа референца за испорачаната палета на производи, очекуваниот работен век може да достигне 20+ години во внатрешни услови, додека апликациите на отворено, закопани и отпадни води вообичаено се разгледуваат во опсегот од 10-15 години под соодветни услови. Проектите изложени на силен прскање со сол или агресивни хемикалии треба да користат проценка на корозија специфична за проектот наместо да се потпираат на фиксен број на работниот век.

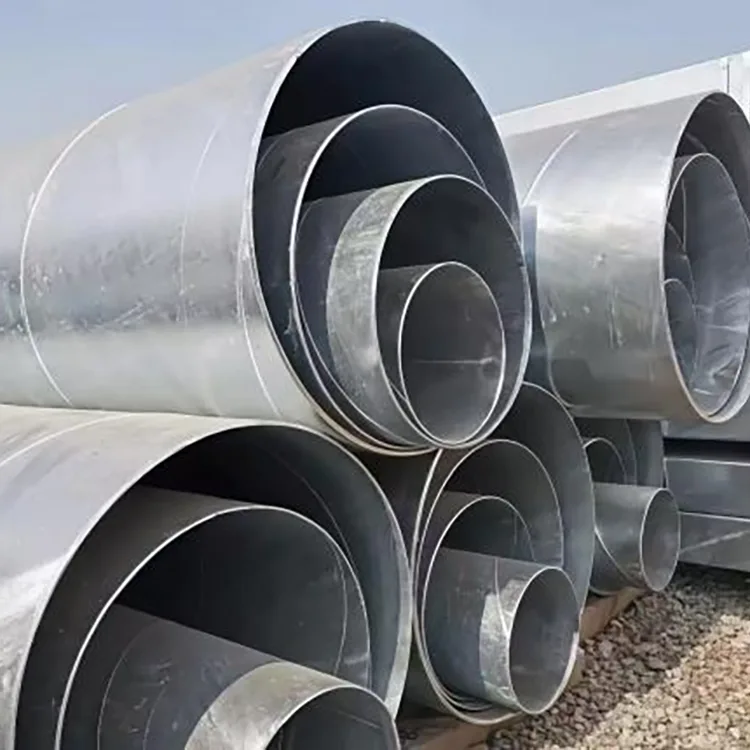

Пакување за цевки со голем дијаметар

Големите спирални цевки бараат пакување што ги штити и телото на цевката и поцинкуваната површина при ракување и транспорт.

Краевите на цевките може да се заштитат со штитници или заштитни прстени, додека пак цевките се прицврстени со челични ремени и се одвојуваат или амортизираат каде што е потребно за да се намалат ударите и оштетувањата на површината. За извозни пратки, може да се додадат водоотпорно завиткување и аранжмани за стабилно полнење според методот на испорака.

Најчесто поставувани прашања

П1: Која е разликата помеѓу топло-поцинкувана спирална цевка и обична антикорозивна спирална цевка?

О: Обичната антикорозивна цевка обично се потпира на надворешен систем за обложување, додека топло поцинкуваната спирална цевка користи металуршки врзан цинк за заштита од корозија. Соодветниот систем зависи од тоа дали цевката е изложена, закопана, потопена или се користи со одредена течност.

П2: Дали можете да произведувате спирални челични цевки DN200–DN3000?

О: Да. Испорачаниот опсег е DN200–DN3000, со дебелина на ѕидовите од 3,0–20 mm. Нестандардни дијаметри, дебелини на ѕидови и фиксни должини може да се дискутираат според цртежите и барањата на проектот.

П3: Дали може да се користи галванизирана спирална цевка под земја?

О: Може да се смета за соодветни закопани апликации, но мора да се проценат барањата за хемијата на почвата, влагата, дренажата, надворешното оптоварување и облогата. За агресивни услови на почвата, може да биде неопходен дополнителен систем за заштита од корозија.

П4: Дали спиралниот завар е погоден за услуга под притисок?

О: Спирално заварената цевка може да се произведе за апликации под притисок кога соодветно се специфицирани челикот, дебелината на ѕидот, процесот на заварување и барањата за инспекција. За цевководи под притисок, NDT на заварување и хидростатско тестирање треба да бидат потврдени во спецификацијата за набавка.

П5: Дали цевката може да се испорача со прирабници?

О: Да. Заварување со прирабница, закосување, сечење со фиксна должина и други завршни третмани може да се организираат пред пратката според цртежите.

П6: Која облога од цинк треба да се избере за крајбрежни проекти?

О: Потешка обвивка во опсегот 180–275 g/m² може да се земе во предвид за средини со поголема корозија, но крајбрежните проекти треба да се оценуваат според вистинската изложеност на прскање со сол и потребниот век на употреба. Дополнителна облога може да биде соодветна за тешки услови.

П7: Може ли Q235B и Q355B да се мешаат во еден редослед?

О: Да. Различни класи на челик може да се набават според конструктивниот дизајн или дизајнот на цевководот. Секоја спецификација треба да биде јасно идентификувана во нарачката и материјалната документација.

П8: Кои документи може да се обезбедат за нарачки за извоз?

О: Сертификатите за материјали, записите за инспекција и други документи за квалитет може да се обезбедат според нарачката и барањата на проектот. Исто така, може да се организира инспекција од трета страна кога тоа го бара купувачот.

Масовно снабдување и поддршка на проекти

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. поддржува големи нарачки на спирално заварени челични цевки за општински, инфраструктурни, индустриски и во странство проекти. Купувачите можат да обезбедат распоред на цевки, цртежи или едноставна листа на спецификација за понуда.

За нарачки на проекти, опсегот на снабдување може да вклучува избор на челик, димензионирање на цевки, производство со фиксна должина, проверка на заварување, галванизација, крајна обработка, пакување и координација на пратката. Ова е особено корисно кога треба да се испорачаат неколку спецификации за цевки според еден распоред на проектот.
